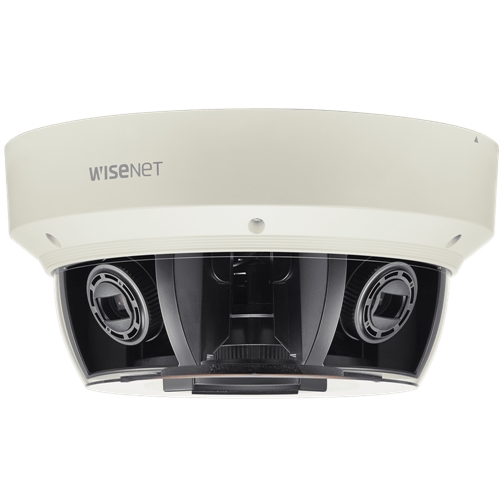

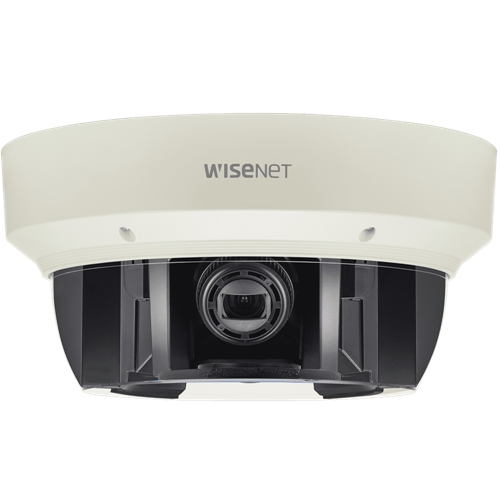

Мультисенсорная IP-камера Wisenet PNM-9080VQP

⛅ ☔ ❄ Вандалостойкая (IK10) IP-камера видеонаблюдения, 4 матрицы 1/2.8

2 Мп (1920×1080) IP-камера видеонаблюдения Wisenet PNM-9080VQP сводит в единый поток видео от четырех сенсоров и выдает панорамное изображение, полностью охватывающее области наблюдения без слепых зон. Упрощает инфраструктуру системы — объединяет в себе функциональные возможности нескольких камер, используя при этом один канал IP-видеорегистратора. Передача потока со скоростью 60 к/с значительно повышает информативность видео. Модель адаптирована к круглогодичной работе на улице: корпус защищен от механических повреждений по стандарту IK10, от пыли и влаги — по IP66, интервал рабочих температур широкий — -40 ºС…+55 ºС.

Камера поддерживает два режима — формирует панорамное изображение высокого разрешения или транслирует четыре картинки с устраненной дисторсией.

Функциональность

Функции улучшения изображения:

  • WDR 150 дБ — широкий динамический диапазон: 4-кратное сканирование сцены с получением сбалансированного итогового кадра без изъянов, вносимых разноконтрастным освещением.
  • LDC —– коррекция дисторсии, являющейся особенностью применения широкоугольного объектива.
  • SSNR 5 (2D + 3D) — цифровое шумоподавление.
  • SSDR — осветление темных участков кадра для повышения видимости затененных объектов.
  • BLC — компенсация контровой засветки.
  • Defog — повышение контрастности, уменьшение дефектов, обусловленных туманом, задымлением.
  • HLC — маскирование локальной засветки.
  • DIS с гироскопом — стабилизация картинки, устранение размытости от вибрации камеры.

Интеллектуальные функции: антисаботаж, обнаружение направления движения, праздношатание, пересечение виртуальной линии, появление/исчезновение предметов, вход/выход из области, детекция движения, расфокусировки, тумана.

Основные параметры, интерфейсы

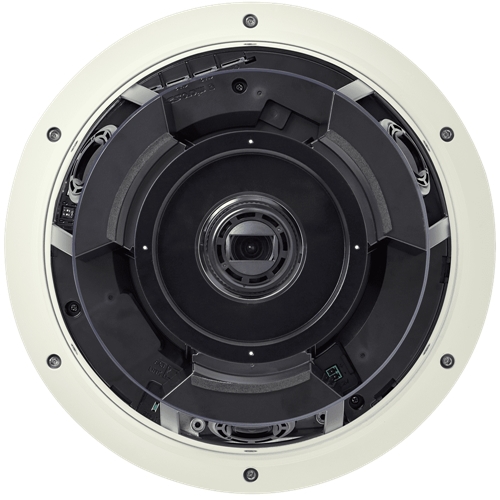

Панорамная камера базируется на четырех матрицах 1/2.8" CMOS с чувствительностью 0.015 лк, разрешением 1920×1080, укомплектована четырьмя моторизованными объективами 2.8 ~ 12 мм с апертурой F/1.4 ~ F/3.6 и углом обзора по горизонтали — 119.5º ~ 27.9º, вертикали — 62.8º ~ 15.7º, диагонали — 142.1º ~ 32.0º.

Для сжатия предусмотрены кодеки H.265, H.264 и MJPEG, для уменьшения нагрузки на сеть — одновременная трансляция до 10 потоков. Камера поддерживает WiseStream II — собственную технологию Hanwha Techwin — интеллектуальное сжатие, оптимизирующее работу кодеков для экономии архивного пространства и ресурсов полосы пропускания (вплоть до 99 %). Камера совместима по ONVIF. Интерфейсы на борту: сетевой порт RJ-45, тревожный вход/выход (1/1), 4 слота для карт SD/SDHC/SDXC (каждый СН), видеовыход CVBS (для тест-монитора). Питание — 12 В DC и PoE+, потребляемая мощность — до 25.5 Вт. Габариты— Ø314×152 мм. Вес — 4.83 кг.

Wisenet PNM-9080VQP
Камера
Матрица 1/2.8" CMOS 2.38 Мп ×4
Всего пикселей 1945×1109, 2.16 Мп × 4
Эффективных пикселей 1945×1097, 2.13 Мп × 4
Система сканирования Progressive scan
Чувствительность цвет: 0.015 лк (F/1.4, 1/30 с.)
ч/б: 0.0015 лк (F/1.4, 1/30 с.)
Отношение сигнал/шум 50 дБ
Видеовыход CVBS: 1.0 Vpp/75 Ω композитный, 720×480 (N), 720×576 (Р)
для установки (по выбору CVBS на канал)
Объектив
Фокусное расстояние (коэффициент масштабирования) 2.8 ~ 12 мм (4.3×)
моторизованный
Апертура F/1.4 ~ F/3.6
Угол обзора объектива по горизонтали: 119.5º ~ 27.9º
по вертикали: 62.8º ~ 15.7º
по диагонали: 142.1º ~ 32.0º
Минимальное расстояние до объекта 0.5 м
Управление фокусировкой простой фокус (моторизованный V/F), вручную, дистанционное управление через сеть (вручную, простой фокус)
Управление диафрагмой DC Auto Iris, P-Iris
Тип крепления на плату
Панорама, наклон, поворот
Диапазон панорамирования режим Quad: ± 30º
центральный режим: ± 60º
Диапазон наклона режим Quad: 10º ~ 41º
центральный режим: 10º ~ 41º, 10º ~ 90º (CH2/центр)
Диапазон поворота режим Quad: ± 90º
центральный режим: ± 90º
Функциональность
Название камеры Title Off/On (отображается до 85 символов), каждый Ch
W/W: английский, числовой, специальные символы
Китай: английский, числовой, специальные, китайские иероглифы
общие: многоканальный (макс. 5), цвет (серый, зеленый, красный, синий, черный, белый), прозрачность, автомасштабирование по разрешению
День/ночь авто (ICR), цвет, ч/б, внешний, расписание
Компенсация фоновой засветки выкл., BLC, HLC (маскирование, затемнение), WDR
Широкий динамический диапазон 150 dB
Повышение контрастности SSDR (Off/On)
Цифровое подавление шума SSNR 5 (2D + 3D фильтр шума) (вкл., выкл.)
Цифровая стабилизация изображения Off/On
Предотвращение запотевания выкл, авто (включается при детекции тумана), вручную
Детекция движения вкл./выкл. (8 полигональных зон)
Маскирование вкл./выкл. (32 полигональные зоны)
цвет: серый, зеленый, красный, синий, черный, белый
мозаика
Автоматическая регулировка усиления выкл., низкий, средний, высокий, вручную
Баланс белого ATW, AWC, вручную, внутри, снаружи (в т.ч. «ртуть» и «натрий»)
Скорость электронного затвора мин., макс., антимерцание (2 ~ 1/12 000 c)
Цифровое увеличение 24×
Flip Off/On
Зеркалирование Off/On
Режим коридора 90º/270º
Интеллектуальная видеоаналитика антисаботаж, праздношатание, обнаружение направления движения, пересечение виртуальной линии, вход/выход из области, появление/исчезновение предметов, детекция движения, тумана, расфокусировки
Тревожный вход/выход 1/1
Тревожные события тревожный вход, обнаружение движения, интеллектуальная анализ видео, отключение сети, ошибка SD-карты
Реакция на тревожное событие загрузка файлов через FTP, E-mail
уведомления по E-mail
запись в локальное хранилище (SD/SDHC/SDXC) при срабатывании события
внешний выход
Счетчик пикселей поддержка
Сеть
Ethernet разъем RJ-45 (10/100/1000 BASE-T)
Формат сжатия видео H.265/.264 (MPEG-4, часть 10/AVC): главный, базовый, высокий MJPEG
Разрешение 1920×1080, 1280×1024, 1280×960, 1280×720, 1024×768, 800×600, 800×450, 720×576, 640×480, 640×360, 320×240
Максимальная частота кадров H.265/H.264: макс. 60 к/с при любом разрешении
MJPEG: макс. 30 к/с
Смарт Codec ручной режим (территориальный: 5 шт.)
WiseStreamⅡ поддержка
Настройка качества видео H.264/H.265: контроль уровня целевого битрейта
MJPEG: контроль уровня качества
Метод управления битрейтом H.264/H.265: CBR или VBR, с WiseStream
MJPEG: VBR
Возможности потоковой передачи многопотоковая (до 40 профилей)
IP IPv4, IPv6
протокол TCP/IP, UDP/IP, RTP (UDP), RTP (TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, PPPoE, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3 (MIB-2), ARP, DNS, DDNS, QoS, PIM-SM, UPnP, Bonjour
Безопасность HTTPS (SSL) аутентификация входа в систему
дайджест-проверка
фильтрация IP-адресов
журнал доступа пользователей
аутентификация 802.1X (EAP-TLS, EAP-LEAP)
Метод потоковой передачи одноадресная, многоадресная
Максимальный пользовательский доступ 20 пользователей в режиме одноадресной передачи
Память 4 слота SD/SDHC/SDXC (каждый СН)
видеоролики, записанные на карту памяти SD/SDHC/SDXC, можно загрузить
локальный ПК для мгновенной записи
Совместимость профиль ONVIF S, SUNAPI (HTTP API)
Язык web-страницы английский, корейский, китайский, французский, итальянский, испанский, немецкий, японский, русский, шведский, португальский, чешский, польский, турецкий, голландский, венгерский, греческий
Web-браузер поддерживаемые ОС: Windows 7, 8, 10, MAC OS X 10.10, 10.11, 10.12
non-плагин Webviewer поддерживается браузерами: Google Chrome 54, MS Edge 38, Mozilla Firefox 49 (Windows 64-разрядные только), Apple Safari 9 (Mac OS X только)
плагин Webviewer поддерживается браузерами: MS Explore 11, Apple Safari 9 (только Mac OS X)
Основное
Рабочая температура, влажность -40 °C… +55 °C, менее 90 % относительной влажности
Температура хранения, влажность -50 °С… +60 °С, менее 90 % относительной влажности
Степень защиты IP66
Защита от вандализма IK10
Питание 12 В DC, PoE+
Потребляемая мощность макс. 21.6 Вт при 12 В DC макс. 25.5 Вт при PoE (+)
Цвет/материал слоновая кость
алюминий
Размеры Ø314×152 мм
Вес 4.83 кг
