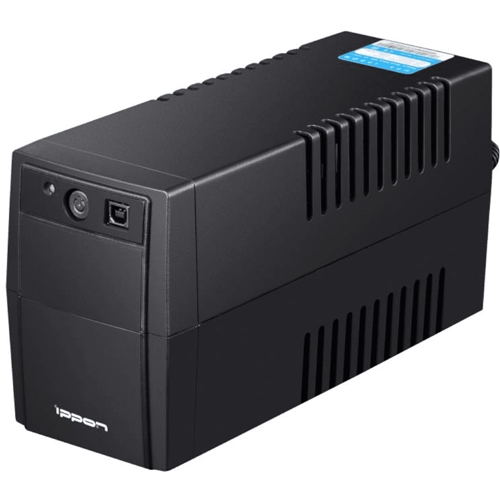

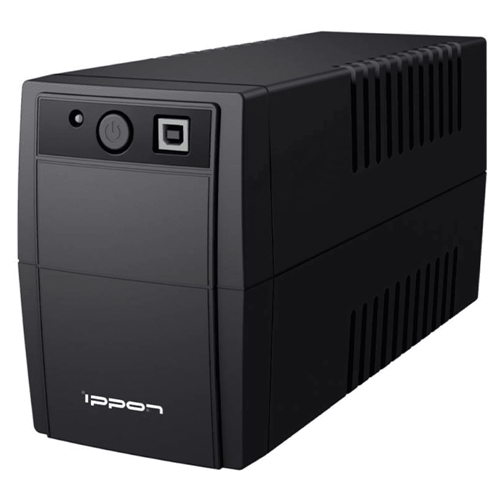

Линейно-интерактивный источник бесперебойного питания Ippon BACK BASIC 1050 Euro

Линейно-интерактивный ИБП Back Basic 1050 Euro на 2 устройства, разъемы выхода Schuko CEE 7 (2 шт.), разъем входа Schuko CEE 7/7P, полная мощность 1050 ВА, активная — 600 Вт, питание в интервале 162-275 В, 45-65 Гц, батарея 12 В, 9 А·ч — необслуживаемая герметичная свинцово-кислотная, защита и фильтрация, AVR, порт USB type B, светодиодная индикация, звуковые оповещения, IP20, 0… +40 °C.

Линейно-интерактивный ИБП Back Basic 1050 Euro рассчитан на параллельное подключение двух устройств через разъемы Schuko CEE 7 с питанием от батареи. Общая подключаемая нагрузка не должна превышать активную мощность в 600 Вт.

Фильтрация и защита

Постоянная фильтрация входного напряжения защищает подсоединенные устройства от всплесков, шумов и высоковольтных выбросов.

При питании любого типа (сеть/батарея) срабатывает защита от перегрузки, переводя ИБП в режим неисправности.

ИБП работает в интервале сетевого питания 162…275 В. При напряжении на входе выше 242 В AVR понижает напряжение на выходе на 15% (0.85×Uвх), а при входном напряжении ниже 198 В повышает выходное напряжение на 18% (1.18×Uвх).

Green Power — функция отключения ИБП при нагрузке ниже 16 % в режиме питания от батареи.

Предусмотрена защита цепи нагрузки от короткого замыкания.

Автономность

Питание устройств при отключении сетевого электроснабжения обеспечивает свинцово-кислотная батарея емкостью 9 А·ч. Время переключения в режим резервного питания — до 10 мс. Номинальная мощность ИБП — 1050 ВА. Продолжительность автономной работы:

  • ПК с 17" монитором — 13.5 мин.
  • 30 % нагрузка — 9.3 мин.
  • 50 % нагрузка — 2 мин.

Подключение оборудования с более высокой мощностью производителем не рекомендована. Длительность восстановления батареи после полной разрядки — 10 ч.

Основные параметры

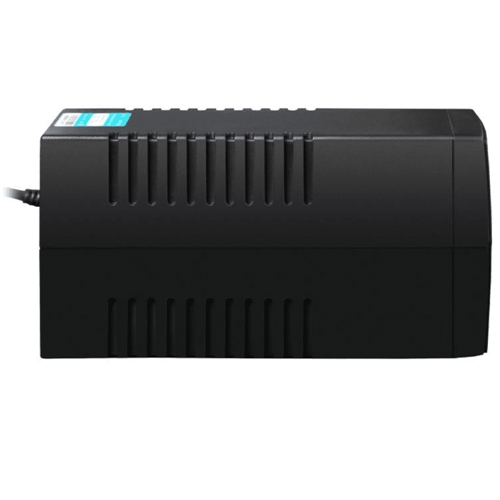

Для связи с ПК (контроль сетевого напряжения, нагрузки, заряда батареи) предусмотрен USB-порт type B. Светодиодная индикация и звуковые сигналы разной частоты сигнализируют о текущем режиме питания, перегрузке, низком заряде батареи, возникновении неисправности. Кабели подключения к разъемам Schuko CEE 7 и порту USB в комплект ИБП не входят. Безвентиляторный дизайн, создаваемый шум < 40 дБ, IP20, габарит 100×143×278 мм, вес 5.35 кг.

Ippon BACK BASIC 1050 Euro
Базовые данные
Номер ID 403409
Топология Line-Interactive
Выход
Полная мощность 1050 ВА
Активная мощность 600 Вт
Номинальное напряжение 220 В
Стабильность напряжения +/- 10 %
Номинальная частота 50 или 60 Гц
Стабильность частоты +/- 1 Гц
Форма напряжения модифицированная синусоида
Время переключения обычно 2-6 мс, максимально 10 мс

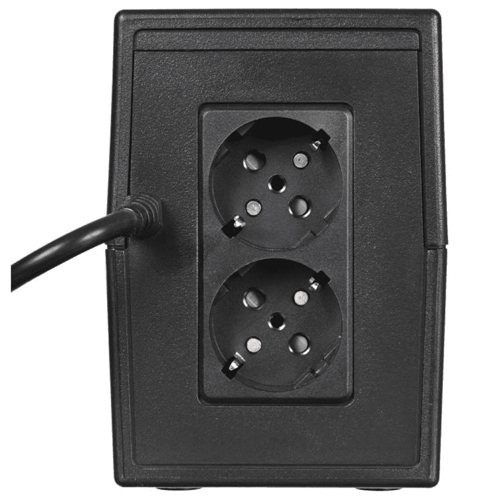

Разъемы с питанием от батареи Schuko CEE 7 – 2 шт.
Разъемы с защитой не предусмотрены
Вход
Номинальное напряжение 220 В
Диапазон напряжения 162-275 В
Диапазон частоты 45-65 Гц
Разъем питания Schuko CEE 7/7P
Батареи
Тип необслуживаемые герметичные свинцово-кислотные
Установленные 12 В/9 А·ч × 1 шт.
Время автономной работы ПК с 17" монитором 13.5 мин.
Время автономной работы при 30% нагрузке 9.3 мин.
Время автономной работы при 50% нагрузке 2 мин.
Время автономной работы при 70% нагрузке не рекомендовано
Время заряда из состояния полного разряда 10 часов до 90% заряда
Защита и фильтрация
От короткого замыкания ---
От перегрузки в линейном режиме при нагрузке > 110% - выключится по истечении 5 мин.; при > 120% - выключится незамедлительно
От перегрузки в режиме работы от батареи при нагрузке > 110% - выключится по истечении 5 с; при > 120% - выключится незамедлительно
От глубокого разряда батареи при нагрузке менее 16% автоматически выключится через 5 мин. и ограничение времени автономной работы до 60 мин. вне зависимости от величины нагрузки
Компьютерной сети или телефонной линии не предусмотрено
Автоматический Регулятор Напряжения (AVR) при Uвх > 242 В, то Uвых=0,85×Uвх.
при Uвх < 198 В, то Uвых=1,18×Uвх.
От высоковольтных выбросов IEC 61000-4-5: 2-й и 3-й испытательный уровень
КПД
В линейном режиме > 95 %
В режиме AVR > 88 %
Средства связи, управления и администрирования
USB зарядка для мобильных устройств не предусмотрена
Связь с ПК USB type B
Поддерживаемые ОС Windows, Linux, IBM Aix, Sun Solaris, Compaq True6, UnixWare, FreeBSD, HP-UX and MAC
Интерфейс пользователя светодиодная индикация: зеленый – питание от сети, линейный режим работы; зеленый мигающий – питание от аккумулятора
звуковое оповещение: сигнал каждые 10 сек – питание от аккумулятора; сигнал каждую 1 сек – низкий заряд аккумулятора; непрерывный сигнал – неисправность
кнопка вкл/выкл
Физические характеристики и свойства
Размеры Ш×В×Г, мм 100×143×278 мм
Масса нетто 5.35 кг
Масса брутто 5.55 кг
Охлаждение естественное
Уровень создаваемого шума <40 дБ
Степень защиты оболочки IP20
Условия эксплуатации
Диапазон температуры 0…+40 °C
Диапазон относительной влажности 0–95 % (без конденсации)
Диапазон высоты над уровнем моря 0–3000 м
Условия хранения
Диапазон температуры -15…+50 °C
Диапазон относительной влажности 0–95 % (без конденсации)
Диапазон высоты над уровнем моря 0–15000 м
Соответствие стандартам
Требования безопасности низковольтного оборудования ЕврАзЭС ТР ТС 004/2011
Электромагнитная совместимость ЕврАзЭС ТР ТС 020/2011
