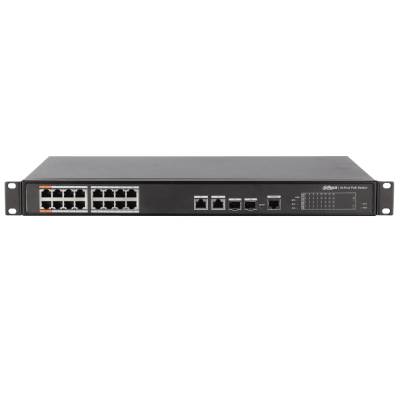

Управляемый 16-портовый Fast Ethernet РоЕ-коммутатор Dahua DH-PFS4218-16ET-190

Управляемый Fast Ethernet коммутатор DH-PFS4218-16ET-190, 16 RJ-45 Base-T портов с поддержкой РоЕ, по 2 гигабитных combo-порта BASE-T и Base-X, приоритет РоЕ-портов 1 и 2 — 60 кВт, бюджет на РоЕ-порты 3–14 — до 30 Вт, общий бюджет РоЕ — 190 Вт, матрица 8.8 Гбит/с, перенаправление 5.36 Mpps, таблица MAC 4К, VLAN 802.1Q, STP, RSTP, DHCP, QoS, управление WEB, SNMP, управление РоЕ, питание – AC 100 ~ 240 B, -10…+55 ºС.

Управляемый коммутатор уровня L2+ Dahua DH-PFS4218-16ET-190 оснащен гигабитными combo-портами (по 2 — BASE-T и Base-X) и 16 портами RJ-45 с поддержкой РоЕ (Fast Ethernet, Base-T), передающими данные и подающими питание на расстояние до 250 м.

Два из РоЕ-портов, отмеченные оранжевым цветом, обеспечивают повышенное энергопотребление (60 Вт) для устройств с поддержкой Hi-PoE, в том числе поворотных камер. Модель укомплектована индикатором, показывающим текущее энергопотребление (проценты к номиналу), что позволяет быстро оценить, сколько устройств можно подключить дополнительно.

Функциональность

Поддерживает:

  • Spanning Tree — STP и RSTP (устранение топологических петель и зацикливания при передаче пакетов).
  • Зеркалирование портов (многоточечное зеркальное отображение).
  • Агрегирование портов согласно протоколу LACP, статическую связь.
  • VLAN — виртуальные локальные сети, определение принадлежности по 802.1Q.
  • DHCP-Client.
  • Передачу видео без блокировки за счет большого аппаратного буфера.

Поддерживает функции безопасности: привязку IP + MAC на основе порта и аутентификацию порта на основе стандарта IEEE802.1x, регулирующего доступ в локальную сеть.

Управление

Управление сетью реализовано с помощью простого визуального WEB-интерфейса (протокол поддержки http и https) и поддержки SNMP V1/V2C/V3.

Функции:

  • Два режима управления потоком — полудуплексный (контроль обратного давления) и полнодуплексный на основе фрейма PAUSE.
  • Приоритизация QoS, включая классификацию пакетов и очередность пропускания WRR, управление сетевым трафиком DSCP, динамическую многоадресную фильтрацию по стандарту IEEE 802.1D, приоритеты по протоколу.
  • Настройка РоЕ в режиме реального времени, статистика событий и режим Green PoE, предусматривающий ручной контроль подачи энергии потребителям.
  • Поиск и обновление через ConfigTool.

Основные параметры

Модель оснащена таблицей MAC-адресов на 4К. Пропускная способность коммутационной матрицы — 8.8 Гбит/с. Скорость перенаправления пакетов — 5.36 Mpps. Обеспечивает приоритизацию PoE-портов 1 и 2 и подает на них до 60 Вт. На порты 3–16 подача ограничена 30 Вт, общий бюджет PoE — 190 Вт. Поддерживает протоколы IEEE802.3af, IEEE802.3at, Hi-PoE. Питание — AC 100–240 B, молниезащита, -10 °С ~ + 55 °C, металлический корпус, форм-фактор — монтируемый в стойку, габарит 440×300×44 мм, вес — 3.51 кг.

Dahua DH-PFS4218-16ET-190
Основные характеристики
Интерфейсы 2 × 10/100/1000 Base-T (комбинированный порт)
2 × 1000 Base-X (комбинированный порт)
16 × 10/100 Base-T (источник питания PoE)
Потребляемая мощность PoE поддержка Port1, 2 Hi-PoE (60 Вт), PoE +, PoE
на один порт ≤30 Вт
общий бюджет ≤190 Вт
Протокол PoE IEEE802.3af, IEEE802.3at, Hi-PoE
Коммутационная способность 8.8 Гбит/с
Скорость перенаправления пакетов 5.36 Mpps
Питание AC 110 ~ 240 В; 50 Гц
Молниезащита общий режим 4 кВ
дифференциальный режим 2 кВ
Рабочая температура -10 ºС ~ +55 °C
Относительная влажность 10 % ~ 95 %
Размеры 440×300×44 мм
Вес 3.51 кг
Сервисные характеристики
Система Имя пользователя/пароль: admin/admin
IP-адрес: 192.168.1.110/24
Таблица MAC-адресов
VLAN на основе MAC адреса
Spanning Tree STP, RSTP
Агрегирование портов статическая связь
протокол LACP
Зеркалирование многоточечное зеркальное отображение портов
DHCP поддержка DHCP клиента
Режим большой дистанции передача PoE на расстояние 250 метров
Управление потоком полудуплексный режим на основе метода обратного давления
дуплексный режим на основе PAUSE
Функции безопасности привязка IP + MAC на основе порта
аутентификация порта IEEE802.1x
Обслуживание системы восстановление с одним ключом
поддержка обновления пакетов
системный журнал
QoS высокий и низкий приоритет, WRR
802.1P, DSCP
поддержка приоритета в соответствии с протоколом
Управление РоЕ настройка PoE (потребление порта в режиме реального времени)
статистика событий PoE
Green PoE
Управление сетью WEB (протокол http и https)
поддержка SNMP V1/V2C/V3
