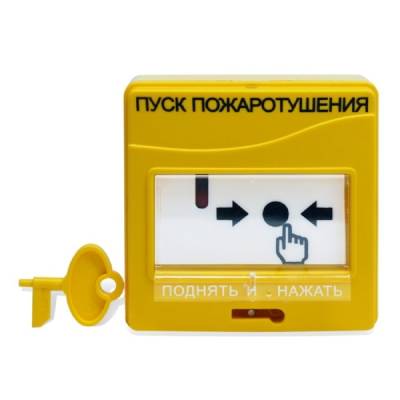

Устройство дистанционного пуска адресное УДП 513-3АМ
Предназначено для ручного запуска систем пожаротушения. Применяется с контроллером "С2000-КДЛ" и "С2000-КДЛ-2И". Оснащено встроенным изолятором короткого замыкания.
Предназначено для ручного запуска систем пожаротушения. Применяется с контроллером "С2000-КДЛ" и "С2000-КДЛ-2И". Оснащено встроенным изолятором короткого замыкания.
- Оснащено пломбируемым защитным стеклом, обеспечивающим соответствие классу В по ГОСТ Р 53325-2012 и предохраняющим от срабатываний при случайных нажатиях
- Комплект для пломбировки защитного стекла (пломбы и проволока) входит в состав изделия
- Питание по двухпроводной линии связи от "С2000-КДЛ" или "С2000-КДЛ-2И"
- Измерение значения напряжения ДПЛС в месте установки
- Световая индикация состояний
- До 40 УДП к "С2000-КДЛ" без дополнительных расчётов, максимально до 127 шт. (методика расчёта приведена в этикетке)
- Жёлтый цвет корпуса и понятная надпись позволяют отличить его от ручных пожарных извещателей и УДП с другим функциональным назначением
Перечень выпускаемых ИПР и УДП
| Наименование | Приёмно-контрольный блок (прибор) | Наличие встроенного изолятора КЗ | Назначение | Снятый с производства аналог | Внешний вид |
|---|---|---|---|---|---|
| ИПР 513-3М | Шлейфовый (безадресный) | Формирование сигнала пожарной тревоги | ИПР 513-3, ИПР 513-3 исп.01 |
 |
|
| ИПР 513-3АМ | "С2000-КДЛ" (адресный) | Формирование сигнала пожарной тревоги | ИПР 513-3А исп.01 | ||
| ИПР 513-3ПАМ | "Сигнал-10" (адресный) | Формирование сигнала пожарной тревоги | ИПР 513-3ПА | ||
| ИПР 513-3М IP67 | Шлейфовый (безадресный) | Формирование сигнала пожарной тревоги |  |
||
| ИПР 513-3АМ исп.01 | "С2000-КДЛ" (адресный) | + | Формирование сигнала пожарной тревоги | ИПР 513-3А исп.02 |  |
| УДП 513-3М | Шлейфовый (безадресный) | Запуск систем пожарной автоматики | ИПР 513-3 исп.02ЭДУ 513-3М |  |
|
| УДП 513-3АМ | "С2000-КДЛ" (адресный) | + | Запуск систем пожарной автоматики | ЭДУ 513-3АМ | |
| УДП 513-3М исп.01 | Шлейфовый (безадресный) | Разблокирование выходов | ЭДУ 513-3М исп.01 |  |
|
| УДП 513-3АМ исп.01 | "С2000-КДЛ" (адресный) | Разблокирование выходов | ЭДУ 513-3АМ исп.01 | ||
| УДП 513-3М исп.02 | Шлейфовый (безадресный) | Запуск систем дымоудаления | ЭДУ 513-3М исп.02 |  |
|
| УДП 513-3АМ исп.02 | "С2000-КДЛ" (адресный) | + | Запуск систем дымоудаления | ЭДУ 513-3АМ исп.02 |
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Ток потребления | в дежурном режиме | 0,6 мА |
| при сработавшем изоляторе короткого замыкания | 3 мА | |
| Время фиксации нарушения зоны | не более 300 мс | |
| Время технической готовности | не более 15 с | |
| Рабочий диапазон температур | от минус 30 до +55°C | |
| Относительная влажность | до 93% при +40°C | |
| Степень защиты корпуса | IР40 | |
| Габаритные размеры | не более 94x94x54 мм | |
| Масса | не более 0,2 кг | |
| Средний срок службы | 10 лет | |
| Программирование извещателя | программа UProg.exe | |
| Тип монтажа | настенный | |
