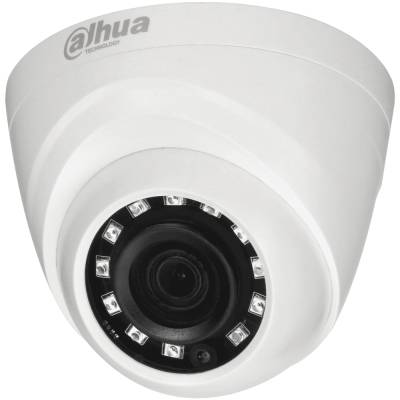

Мультиформатная камера DH-HAC-HDW1000MP-0280B-S3

⛅ ☔ ❄ HD-CVI, HD-TVI, AHD, CVBS камера с разрешением 1280×720, матрица 1/4

1 Мп (1280×720) камера Dahua DH-HAC-HDW1000MP-0280B-S3 разработана с учетом сложных условий улицы: защита корпуса от пыли и влаги согласно стандарта IP67 и диапазон рабочих температур — -40 °C… +60 °C обеспечивают стабильную работу устройства в любое время года. Работает в стандартах HD-CVI, HD-TVI, AHD: транслирует мегапиксельный сигнал по коаксиальному кабелю на расстояние 800 м, по неэкранированной витой паре — на 300 м. Поддерживает традиционный аналоговый формат CVBS (PAL, 960H), оборудована переключаемым видеовыходом.

Функциональность

Функции, улучшающие изображение:

  • DWDR — программная обработка картинки для нейтрализации эффекта, вызванного разноконтрастным освещением сцены.
  • HLC — компенсация локальной засветки.
  • BLC — компенсация контровой засветки.
  • 2D DNR — подавление шумов.

Для ночного видеомониторинга камера оснащена ИК-подсветкой, реализованной в технологии Smart: процессор адаптирует интенсивность излучения светодиодов пропорционально расстоянию до объекта наблюдения, что предотвращает засветку центра кадра, размытие за пределы сцены. Радиус действия подсветки — 30 м.

Базовые параметры, оптика, интерфейсы

За основу DH-HAC-HDW1000MP-0280B-S3 взята 1/4" CMOS-матрица с чувствительностью 0.05 лк. Камера укомплектована объективом 2.8 мм (апертура F/2.0, угол обзора по горизонтали — 83.4º). Поддерживает режим день/ночь с ICR: днем фильтр блокирует ИК-лучи, корректируя цветопередачу, в темноте смещается для повышения чувствительности сенсора и штатной работы ИК-подсветки.

Расстояние DORI:

  • Детекция (25 px/м, обнаружение объекта в кадре) — 38 м.
  • Наблюдение (63 px/м, различимость отдельных характеристик объекта) — 15 м.
  • Распознавание (125 px/м, визуальное опознание объекта оператором) — 8 м.
  • Идентификация (250 px/м, если установлено профильное ПО) — 4 м.

Камера поддерживает мультиязычность (11 языков и среди прочих — русский) OSD-меню. Оборудована переключаемым BNC-видеовыходом (HD и CVBS). Нетребовательна к качеству электропитания: допустимо отклонение входного напряжения в пределах ± 25 % от номинального — 12 В DC. Потребляемая мощность — до 2.8 Вт. Габариты — Ø93.4×79.4 мм, вес нетто — 0.28 кг.

Dahua DH-HAC-HDW1000MP-0280B-S3
Камера
Матрица 1/4" CMOS Progressive Scan
Количество эффективных пикселей 1280×720, 1 Мп
Чувствительность 0.05 лк при F/2.0, 30 IRE
0 лк (IR вкл.)
Электронный затвор PAL: 1/25 ~ 1/100000 с.
NTSC: 1/30 ~ 1/100000 с.
Соотношение сигнал/шум более 65 дБ
ИК расстояние до 30 м
Управление ИК подсветкой авто, вручную
Модуль ИК подсветки 12 диодов
Объектив
Тип объектива фиксированный
Крепление объектива на плату
Фокусное расстояние 2.8 мм
Апертура F/2.0
Угол обзора по горизонтали – 83.4º
Управление фокусом нет
Минимальное расстояние фокусировки 500 мм
Регулировка угла установки поворот: 0º – 360º; наклон: 0º – 90º; вращение: 0º – 360º
DORI Distance
Определение Расстояние DORI – это «общая близость» расстояния, которая позволяет легко определить камеру, соответствующую вашим потребностям. Расстояние DORI рассчитывается на основе спецификации датчика и результатов лабораторных испытаний в соответствии с EN 62676-4, который определяет критерии для обнаружения, наблюдения, распознавания и идентификации соответственно.
Обнаружение 25 px/м, 38 м
Наблюдение 63 px/м, 15 м
Распознавание 125 px/м, 8 м
Идентификация 250 px/м, 4 м
Видео
Разрешение 720p (1280×720)
Частота кадров 25 к/с при 720p
Видеовыход 1-канал BNC (переключение форматов HD-TVI, AHD, HD-CVI в UTC регистратора) HD-видеовыход, CVBS видеовыход (переключаемый)
Режим «День/ночь» автоматический (ICR), вручную
OSD-меню мультиязычное
Компенсация засветки BLC, HLC, DWDR
WDR DWDR
Усиление сигнала AGC
Подавление шума 2D
Баланс белого автоматический, вручную
Smart IR автоматический, вручную
Сертификаты
Сертификаты CE (EN55032, EN55024, EN50130-4)
FCC (CFR 47 FCC, часть 15, подраздел B, ANSI C63.4-2014)
UL (UL60950-1 + CAN/CSA C22.2 № 60950-1)
Основные
Питание 12 В DC ± 25 %
Потребляемая мощность до 2.8 Вт (DC 12 В, ИК вкл.)
Рабочие условия -40 °C… +60 °C, относительная влажность менее 90 %
запуск должен выполняться при температуре выше -40 °C
Условия хранения -40 °C… +60 °C, относительная влажность менее 90 %
Защита IP67
Материал алюминий
Размеры Ø93.4×79.4 мм
Вес нетто 0.28 кг
Вес общий 0.35 кг
