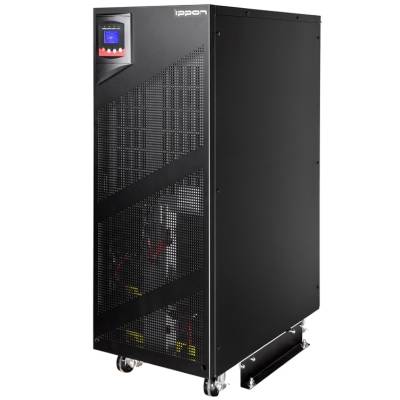

ИБП Innova RT 10000 Tower

On-line ИБП на 8 устройств, вход — клеммная колодка, выход — клеммная колодка, мощность полная — 10000 ВА, активная — 9000 Вт, питание в интервале 110–478 В, 45–66 Гц, батареи 24 шт. 12 В, 9 А·ч — необслуживаемые герметичные свинцово-кислотные, RS-232, USB, EPO, LCD-дисплей, вентиляторы, 0 … +40 °C.

ИБП Ippon Innova RT 10000 Tower рассчитан на восемь однофазных устройств, подключаемых через клеммную колодку. Предусмотрено получение питания от однофазной и трехфазной сети. Тип источника — бестрансформаторный, On-line, с двойным преобразованием тока, что полностью устраняет нестабильность электросети — трансформация AC в DC в выпрямителе и DC в AC в инверторе обеспечивает на выходе чистую синусоиду. Номинальная мощность ИБП — 10000 ВА, активная мощность — 9000 Вт.

Режимы UPS:

  • Линейный (питание от сети, генератора).
  • Питание от батарей.
  • Внутренний Bypass (с выходом).
  • Bypass (без выхода).
  • Высокой эффективности — ECO.
  • Конвертера (CVCF) — настройка частоты 50/60 Гц.
  • Проверка аккумуляторов.
  • EPO — удаленное управление отключением.
  • Неисправность.

Функциональность

  • Автообнаружение комбинированного входа (одна/три фазы).
  • Подача основного питания (сеть, генератор) на подключенные устройства при широком диапазоне входного напряжения двух- и трехфазного тока —110 ~ 478 В.
  • Защита от перегрузки в линейном режиме: при 100 % ~ 110 % — переключение на Bypass через 5 мин, при 110 % ~ 130 % — через 1 мин., при 130 % ~ 150 % — через 10 с., при >150 % — через 2 с.
  • Защита от обратной запитки — при детекции события питание нагрузки прекращается (разъединитель устанавливает пользователь).
  • Запуск UPS для подачи питания на нагрузку в случае отсутствия энергоснабжения.
  • Подключение к компьютеру через порты USB и RS-232 для мониторинга состояния ИБП и экстренного отключения группы компьютеров операционной системой ПК при помощи ПО WinPower (русифицированное).
  • Защита от короткого замыкания.
  • Intelligent Battery Management — технология, увеличивающая ресурс, сокращающая срок зарядки АКБ.
  • Управление скоростью вентиляторов.
  • Ручное переключение в режим байпаса.
  • Защита от глубокого разряда батареи.

Автономность

Резервное питание обеспечивают 24 свинцово-кислотных батареи емкостью 9 А·ч. Поскольку АКБ постоянно включены в электроцепь UPS, переключение между режимами — моментальное. Продолжительность автономной работы при полной нагрузке — 5 мин. Для повышения автономности источника предназначены ячейки для подключения внешнего аккумуляторного блока (24 батареи 12 В, 9 А·ч.). Предусмотрено параллельное подключение к источнику до четырех ИБП, что позволяет обеспечить избыточность (функция резервирования) и увеличить надежность системы электропитания.

Восстановление емкости АКБ от 0 % до 90 % — 3 ч.

Интерфейсы и управление

Для настройки и управления ИБП оборудован функциональными кнопками и графическим ЖК-дисплеем с двухцветной подсветкой и экранным меню, демонстрирующим актуальный режим и базовые параметры работы (статус нагрузки, текущие настройки, события, данные о АКБ etc), для индикации режима питания и состояния аккумуляторов — светодиодами, для экстренных уведомлений — тревожной звуковой сигнализацией, для удаленного управления ИБП через LAN и Internet — двумя разъемами для установки SNMP-адаптеров (в поставку не входят) или другой коммутационной платы (карты).

Интерфейсы: USB, RS-232, контакты EPO, слот для подключения SNMP, разъем для подключения ИБП в параллель, разъем подключения дополнительных аккумуляторных блоков. Охлаждение — принудительное (2 вентилятора), уровень шума — < 55 дБ. Установка ИБП — напольная, с фиксированием крепежными кронштейнами. Рабочие температуры — 0 ºС… +40 ºС. Габариты: 350×650×890 мм, вес нетто — 127 кг.

Комплект поставки:

  • ИБП Innova RT 10000 Tower.
  • Соединительный кабель RS-232.
  • Соединительный кабель USB.
  • Кабель для параллельного подключения.
  • Компакт-диск с ПО.
Ippon Innova RT 10000 Tower
Базовые данные
Тип Online
Серия Innova RT
Мощность (ВА) 10000 ВА
Мощность (Вт) 9000 Вт
Уровень шума 55 дБ
КПД 93 %
Вход
Входное напряжение 110–478 В
Частота входного напряжения 45–66 Гц
Входной разъем – клеммная колодка да
Выход
Форма выходного сигнала чистая синусоида
Стабилизатор выходного напряжения да
Выходные розетки типа IEC320 С19, с батарейной поддержкой 8
Выходные разъемы – клеммная колодка да
Питание
Тип аккумулятора необслуживаемый кислотно-свинцовый
Количество аккумуляторов 24
Емкость 9 А·ч
Напряжение 12 В
Время батарейной поддержки 5 мин.
Время заряда, около 3 ч.
Частота при питании от батареи 50/60 ±0.2 % Гц
Защита
Защита от короткого замыкания да
Защита от перегрузки да
Защита от глубокого разряда батареи да
Разъемы и интерфейсы
Индикация состояния режим от батареи – сигнал каждые четыре секунды
низкий заряд батареи – звуковая индикация каждую секунду
перегрузка – звуковая индикация дважды в секунду
ошибка – продолжительная звуковая индикация
Интерфейс RS-232 да
Интерфейс USB да
Интерфейс EPO да
Особенности
Поддержка SNMP да
Информационный LCD-дисплей да
Особенности управление скоростью вентиляторов
переключатель ручного байпаса
старт без батареи
Корпус
Цвет корпуса черный
Размер 350×650×890 мм
Вес 127 кг
