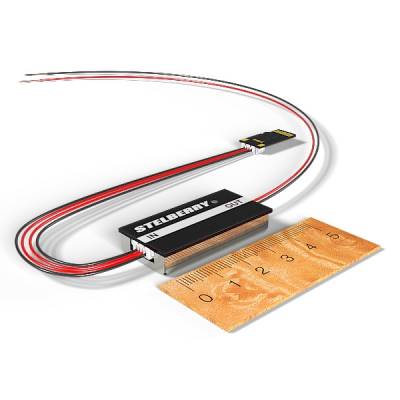

Блок питания Stelberry MX-200

Блок питания для внешних микрофонов от IP-камеры. Класс защиты – IP30, габариты – 40х19х5мм, вес – 15г.

Блок питания для внешних микрофонов от IP-камеры Stelberry MX-200 представляет собой высококачественный повышающий импульсный преобразователь напряжения. Преобразование напряжения происходит на высокой частоте, более 1000000 Гц, и небольшие, возникающие на этой частоте импульсные помехи находятся далеко за пределами звукового диапазона воспринимаемых человеком частот 20 Гц — 20000 Гц, не оказывая никакого влияния на качество звука, подключаемых к блоку питания, микрофонов. Блок питания MX-200 для своей работы задействует пустующий слот микро-SD карты и преобразует напряжение слота в +12В, подходяще для питания различных моделей внешних микрофонов.

Для успешного использования блока питания для внешних микрофонов Stelberry MX-200 с IP-камерами требуется выполнение следующих двух основных условий.

  1. В IP-камере свободный слот микро-SD карты должен соответствовать своему стандарту и иметь возможность выдавать в нагрузку ток до 500мА.
  2. IP-камера должна постоянно выдавать напряжение питания на слот микро-SD, а не делать это периодически, лишь на время проверки наличия карты памяти в слоте.

Блок питания Stelberry MX-200 применяется в тех случаях, когда используется питание IP камер через POE, и когда применение дополнительных внешних блоков питания нежелательно или невозможно. При подключении любого активного микрофона к IP-камере через Stelberry MX-200, микрофон практически превращается в IP-микрофон.

Хорошо подходит для подключения к IP камере внешнего микрофона. Блок питания для ip камеры Stelberry MX-200 может использоваться для других различных приложений, как повышающий качественный DC-DC преобразователь на 12В/0.1А при входном питании 2.7В...5В/0.5А.

Stelberry MX-200. Подключение внешнего микрофона к IP-камере с использованием питания от слота микро-SD карты


Когда питание для IP камер осуществляется по POE, подключение микрофона к IP-камере наиболее просто осуществить с помощью блока питания MX-200, который подключается к пустующему слоту микро-SD карты IP-камеры. Выходные провода MX-200 и провода внешнего микрофона между собой подключаются следующим образом. Красный провод MX-200 просто подключается к красному «плюсовому» проводу активного микрофона. Черный провод MX-200 подключается к общему (корпусному) контакту разъема «Джек-3,5мм». Если у IP-камеры для аудиовхода используется разъем RCA («тюльпан»), то к кольцевому внешнему контакту разъема RCA), и к «минусовому» черному проводу активного микрофона. Желтый провод активного микрофона подключается к входному разъему «Джек-3,5мм» камеры, к концевому (центральному) и к кольцевому контакту разъема (Уточняете в руководстве на камеру.), или к центральному контакту разъема RCA.

Stelberry MX-200
Входное напряжение постоянного тока 2.7...5 В
Выходное напряжение постоянного тока 12 В
Частота преобразования 1.25 МГц
Максимальный выходной ток 100 мА
Выходные пульсации Не более 10 мВ
Стабильность выходного напряжения 1.5 %
Способ подключения к IP-камере Слот для microSD
Тип IP-камер Постоянно выдающие напряжение питания на слот microSD, с выходным током нагрузки до 500мА
Тип покрытия ламелей разъема Иммерсионное золото
Защита от короткого замыкания Есть
Защита от неправильного подключения разъемов Разный тип разъемов
Выходной фильтр Есть
Способ крепления преобразователя 2-х сторонний скотч
Рабочий температурный диапазон -40°..+50°C
Класс защиты IP30
Габариты 40х19х5 мм
Вес 15 г
