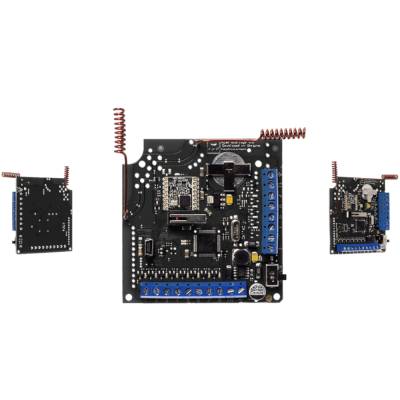

Модуль интеграции датчиков Ajax ocBridge Plus

Беспроводной модуль интеграции датчиков Ajax к проводным и гибридным системам безопасности, до 100 датчиков, охранные/сервисные зоны (8/4), получение сигнала от датчиков по зашифрованному радиоканалу (протокол Jeweller) до 2000 м, питание DC 8 ~ 14 В, mini-USB 5 В (для настройки системы), CR2032 (для резервного сохранения данных), -10 °С… +40 °С.

Модуль Ajax ocBridge Plus предназначен для одновременного подключения до 100 беспроводных датчиков Ajax к проводным и гибридным системам безопасности. Принцип действия — адаптация сигнала тревоги: при срабатывании беспроводного датчика сигнал поступает на модуль, где устройство его обрабатывает, после чего замыкает или размыкает соответствующий выход. Проводная централь с охранными проводными зонами воспринимает замыкание/размыкание выхода модуля как срабатывание шлейфа проводного датчика и поднимает тревогу. Дальность зашифрованной связи между датчиками и модулем — до 2000 м открытого пространства, передача — по протоколу Jeweller.

Технические характеристики:

  • Шлейфы — NO/NC, EOL, 2EOL.
  • Поддерживаемые датчики: MotionProtect (Plus), DoorProtect, CombiProtect, FireProtect (Plus), SpaceControl, LeaksProtect, GlassProtect.
  • Саморегулируемая мощность радиосигнала — до 25 мВт.
  • Время доставки сигнала — 0.15 с.

Модуль оснащен радиоканальным приемником и транзисторными выходами — восемь охранных и четыре сервисные (пропажа датчика, тампер, разряд батареи, глушение) зоны.

Функциональность:

  • Настройка и тестирование через конфигуратор (ОС Windows) для ПК.
  • Передача срабатывания сухими контактами.
  • Работа в импульсном и бистабильном режимах.
  • Журнал сервисных событий и тревог.
  • Возможность подключения внешней антенны (при установке в металлический ящик).
  • Функция обновления ПО.
  • Двухэтапная аутентификация — защита от подлога.
  • Два тампера — на отрыв и на вскрытие корпуса.

Модуль ocBridge Plus оборудован miniUSB разъемом для подключения к ПК (настройка, обновление прошивки) при помощи USB-кабеля (в поставку не входит). Поставляется с монтажным комплектом. Установка модуля — в корпусы проводных централей, герметичные, пластиковые боксы. Питание: DC 8 ~ 14 В, miniUSB 5 В (только для настройки системы), CR2032 (для резервного сохранения данных). Диапазон рабочих температур — -10 °С… +40 °С. Габариты — 95×92×18 мм (с антеннами). Вес — 139 г.

Ajax ocBridge Plus
Классификация беспроводной модуль интеграции
Тип устройства беспроводное
Способ установки внутри помещений
Совместимость проводные системы безопасности и системы умного дома
Количество охранных зон 8
Количество сервисных зон 4
Шлейфы NO/NC, EOL, 2EOL
Максимальное количество датчиков 100
Контроль работоспособности датчиков есть
Журнал тревог и сервисных событий есть
Поддерживаемые устройства MotionProtect
MotionProtect Plus
CombiProtect
DoorProtect
FireProtect
FireProtect Plus
LeaksProtect
SpaceControl
GlassProtect
Время доставки сигнала тревоги 0.15 с.
Тип питания клеммы +/ земля
miniUSB (только для настройки системы)
Напряжение питания DC 8 ~ 14 В
miniUSB 5 В (только для настройки системы)
Тип элемента питания батарея СR2032
(для резервного сохранения данных)
Радиопротокол Jeweller дальность связи с датчиками — до 2000 м на открытом пространстве
двусторонняя связь между устройствами
рабочие частоты — 868.0−868.6 МГц
саморегулируемая мощность радиосигнала — до 25 мВт
блочное шифрование, основанное на алгоритме AES
период опроса датчиков — 12 ~ 300 с.
Диапазон рабочих температур -10 ºС… +40 ºC
Допустимая влажность 90 %
Антисаботаж защита от подлога
оповещение о глушении
тампер
Размер 95×92×18 мм
Вес 139 г
