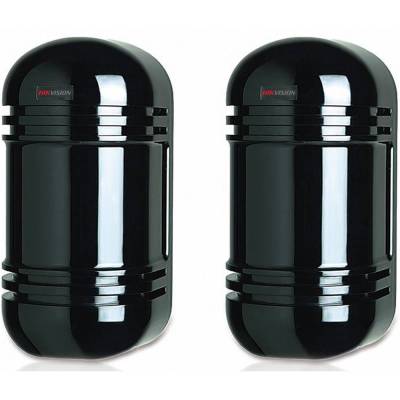

Периметральный детектор Hikvision DS-PI-D100

Двухлучевой инфракрасный оптический извещатель, приемник и передатчик, до 100 м (слежение до 1100 м), цифровой импульсный ИК-светодиод, настраиваемое время прерывания сигнала 50… 700 мс. (по скорости движения объекта), DC 10.5 ~ 28 В, 65 мА, всепогодное исполнение, защита от насекомых, -25 °C… +55 °C.

Двухлучевой фотоэлектрический детектор Hikvision DS-PI-D100 состоит из двух датчиков — приемника и передатчика света ИК-диапазона, устанавливаемых на открытом пространстве в одной оптической оси (светодиод напротив линзы). Предназначен для контроля отрезка периметра длиной до 100 м (зона защиты) при максимальной дистанции слежения 1100 м.

Детектор срабатывает при одновременном прерывании сигнала от двух ИК-лучей (пересечении зоны движущимся объектом), посылаемых передатчиком: приемник генерирует тревожный сигнал. Продолжительность прерывания сигналов задает пользователь — в границах 50… 700 мс. или пяти уровней скорости движения объекта от бега (до 6.9 м/с) до медленного перемещения (0.3… 0.5 м/с).

Характеристики:

  • Импульсный цифровой ИК-светодиод — для генерации инфракрасного излучения.
  • Высококачественная асферическая линза — для точной настройки передачи лучей.
  • Юстировка (расхождение до ±2°) оптической оси между передатчиком и приемником — для корректной работы системы.
  • Установка датчиков в различных положениях (широкий диапазон коррекции угла отражающего зеркала).
  • Угол настройки лучей по горизонтали — 180° (±90°), вертикали — 24° (±10°).
  • Дополнительные функции: тестирование, индикация режимов.

DS-PI-D100 подключают к охранной сигнализации, пульту оператора, контрольной панели, поворотной камере. Предусмотрена защита от росы, мороза (ультразвуковая структура), дождя, пыли и насекомых. Диапазон рабочих температур — -25 °C… +55 °C.

В зависимости от адаптера и сечения кабеля длина линии связи составляет до 190 м при 12 В, 0.3 мм², до 7000 м при 24 В, 1.25 мм². Питание — DC 10.5 ~ 28 В (рекомендуемое — 12 В или 24 В). Ток питания — 65 мА. Габариты одного датчика — 171×82×77 мм. Вес двух датчиков — ~ 600 г.

Hikvision DS-PI-D100
Характеристики
Дальность действия 100 м
Максимальная дальность 1100 м
Количество лучей 2
Метод детекции одновременное пересечение 2 лучей
Источник света цифровой импульсный ИК-светодиод
Время отклика 50 ~ 700 мс
Тревожный выход FORM C (НО/НЗ изменяемый), DC 30 В 0.5 A макс.
Выход тампера выходной контакт 1b DC 30 В 0.05 A макс.
Угол настройки лучей по горизонтали 180° (±90°)
Угол настройки лучей по вертикали 24° (±10°)
Устойчивость к росе/морозу ультразвуковая структура
Основное
Питание DC 10.5 ~ 28 В
Рекомендуемые параметры питания DC 12 В или 24 В
Ток питания 65 мА
Рабочие условия -25 °C… +55 °C
Материал пластик
Размер 171×82×77 мм
Вес 600 г (передатчик и получатель)
