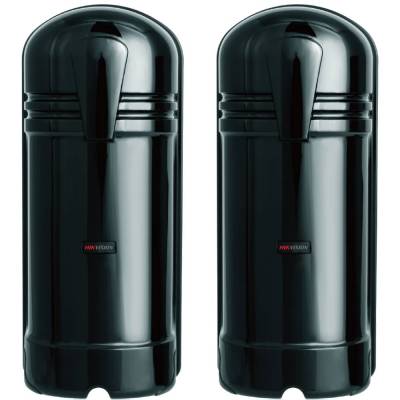

Периметральный детектор Hikvision DS-PI-D100/FM

Двухлучевой инфракрасный оптический извещатель, приемник и передатчик, до 100 м (слежение до 1100 м), цифровой импульсный ИК-светодиод, настраиваемое время прерывания сигнала 50… 700 мс. (по скорости движения объекта), 4 частоты на выбор для работы FM Sync, DC 10.5 ~ 28 В, 75 мА, всепогодное исполнение, защита от насекомых, -25 °C… +55 °C.

Двухлучевой фотоэлектрический детектор Hikvision DS-PI-D100/FM состоит из приемника и передатчика, расположенных в одной оптической оси напротив друг друга. Предназначен для охраны отрезка периметра длиной до 100 м (зона защиты) при максимальной дальности слежения 1100 м. Преимущество модели — FM Sync: выбор из четырех каналов несущих частот лучей, настраиваемых между приемником и передатчиком для предотвращения некорректной работы датчиков.

Реле приемника (контакт НО/НЗ изменяемый) генерирует тревожное извещение при пересечении зоны движущимся объектом (одновременном прерывании сигнала от двух ИК-лучей, посылаемых передатчиком). Время прерывания сигналов — регулируемое в пределах 50… 700 мс.: выбор при настройке из пяти скоростей движения объекта от 0.3 м/с (неспешное перемещение) до 6.9 м/с (бег).

Характеристики:

  • Импульсный цифровой ИК-светодиод — источник инфракрасных лучей.
  • Высококачественная асферическая линза — точная настройка передачи лучей.
  • Юстировка (расхождение до ±2°) оптической оси между передатчиком и приемником — корректная работа системы.
  • Монтаж датчиков в разных положениях (широкий диапазон настройки угла отражающего зеркала).
  • Угол регулировки лучей по горизонтали — 180° (±90°), вертикали — 24° (±10°).
  • Прочие функции: тестирование, индикация состояния.

DS-PI-D100/FM подключают к световой и звуковой сигнализации (местная тревога), к PTZ-камере, контрольной панели, пульту оператора. Конструкция всепогодная: предусмотрена защита от росы и мороза (ультразвук), пыли, дождя и насекомых; интервал рабочих температур — -25 °C… +55 °C. Питание — DC 10.5 ~ 28 В. Максимальная дальность подключения детектора составляет 7000 м при питании 24 В и сечении жил кабеля 1.25 мм². Ток питания — 75 мА. Габариты каждого датчика — 171×82×77 мм. Вес двух датчиков — ~600 г.

Hikvision DS-PI-D100/FM
Характеристики
Дальность действия 100 м
Максимальная дальность 1100 м
Количество лучей 2
Метод детекции одновременное пересечение 2 лучей
Источник света цифровой импульсный ИК-светодиод
Время отклика 50 ~ 700 мс
Тревожный выход FORM C (НО/НЗ изменяемый), DC 30 В 0.5 A макс.
Выход тампера выходной контакт 1b DC 30 В 0.05 A макс.
Угол настройки лучей по горизонтали 180° (±90°)
Угол настройки лучей по вертикали 24° (±10°)
Устойчивость к росе/морозу ультразвуковая структура
Основное
Питание DC 10.5 ~ 28 В
Рекомендуемые параметры питания DC 12 В или 24 В
Ток питания 75 мА
Рабочие условия -25 °C… +55 °C
Материал пластик
Размер 171×82×77 мм
Вес 600 г (передатчик и получатель)
