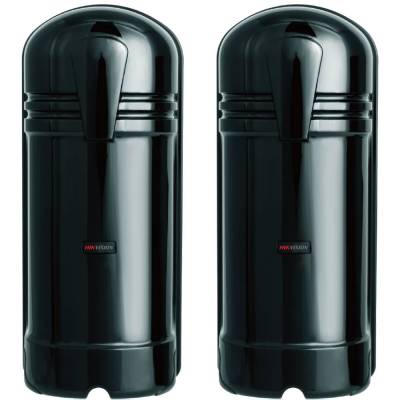

Периметральный детектор Hikvision DS-PI-D30/FM

Двухлучевой инфракрасный оптический извещатель, приемник и передатчик, до 30 м (слежение до 350 м), цифровой импульсный ИК-светодиод, настраиваемое время прерывания сигнала 50… 700 мс. (по скорости движения объекта), 4 частоты на выбор для работы FM Sync, DC 10.5 ~ 28 В, 45 мА, всепогодное исполнение, защита от насекомых, -25 °C… +55 °C.

Двухлучевой фотоэлектрический детектор Hikvision DS-PI-D30/FM представляет собой приемник и передатчик лучей ИК-диапазона, расположенные визави по одной оптической оси. Предназначен для охраны отрезка контролируемой территории расстоянием до 30 м (зона эффективной защиты) при максимальной дальности луча 350 м. Предусмотрен FM Sync: выбор из четырех частот FM-диапазона при генерации лучей, повышающий корректность работы датчиков.

Реле приемника (контакт НО/НЗ) активирует тревожный сигнал при пересечении контролируемой зоны перемещающимся объектом — прекращении приема обоих посылаемых передатчиком ИК-лучей в течение 50… 700 мс. Настройка времени прерывания сигналов — ситуационная, градация — по скорости движения объекта от бега (до 6.9 м/с) до медленного движения (0.3… 0.5 м/с).

Характеристики:

  • Цифровой импульсный ИК-светодиод — для генерации ИК-лучей.
  • Высококачественная асферическая линза — для точного контроля зоны.
  • Юстировка (расхождение до ±2°) оптической оси между датчиками — для нормальной работы детектора.
  • Монтаж передатчика и приемника в разных положениях (большой диапазон коррекции угла отражающего зеркала).
  • Угол настройки лучей по горизонтали — 180° (±90°), вертикали — 24° (±10°).
  • Прочие функции: тестирование, индикация питания (передатчик), настройки, уровня, сигнала тревоги, DQ-переключателя (приемник).

DS-PI-D30/FM подключают к световой и звуковой сигнализации, PTZ-камере, контрольной панели. Предусмотрена защита от росы и мороза (ультразвук), пыли, дождя и насекомых; рабочие температуры — -25 °C… +55 °C. Устройство — проводное, дальность подключения датчика зависит от напряжения питания и сечения жил кабеля и составляет ˃1000 м при 12 В, 0.3 мм² и ˃10000 м при 24 В, 1.25 мм². Питание — DC 10.5 ~ 28 В. Ток питания — 45 мА. Размер одного датчика — 171×82×77 мм. Вес приемника и передатчика — ~600 г.

Hikvision DS-PI-D30/FM
Характеристики
Дальность действия 30 м
Максимальная дальность 350 м
Количество лучей 2
Метод детекции одновременное пересечение 2 лучей
Источник света цифровой импульсный ИК-светодиод
Время отклика 50 ~ 700 мс
Тревожный выход FORM C (НО/НЗ изменяемый), DC 30 В 0.5 A макс.
Выход тампера выходной контакт 1b DC 30 В 0.05 A макс.
Угол настройки лучей по горизонтали 180° (±90°)
Угол настройки лучей по вертикали 24° (±10°)
Устойчивость к росе/морозу ультразвуковая структура
Основное
Питание DC 10.5 ~ 28 В
Рекомендуемые параметры питания DC 12 В или 24 В
Ток питания 45 мА
Рабочие условия -25 °C… +55 °C
Материал пластик
Размер 171×82×77 мм
Вес 600 г (передатчик и получатель)
