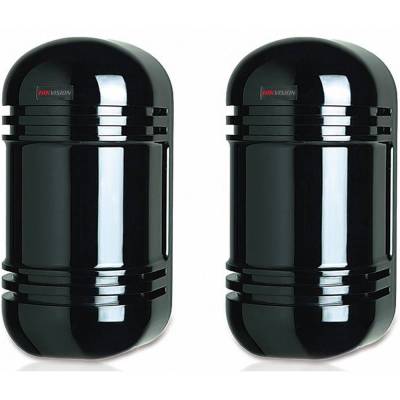

Периметральный детектор Hikvision DS-PI-D40

Двухлучевой инфракрасный оптический извещатель, приемник и передатчик, до 40 м (слежение до 450 м), цифровой импульсный ИК-светодиод, настраиваемое время прерывания сигнала 50… 700 мс. (по скорости движения объекта), DC 10.5 ~ 28 В, 45 мА, всепогодное исполнение, защита от насекомых, -25 °C… +55 °C.

Двухлучевой фотоэлектрический детектор Hikvision DS-PI-D40 для контроля границы охраняемой территории длиной до 40 м (зона активной защиты) при дальности лучей 450 м представляет собой систему из двух датчиков — приемника и передатчика излучения ИК-диапазона, монтируемых в одной оптической оси (диод напротив линзы).

Метод детекции — одновременное и кратковременное (50… 700 мс.) прерывание двух ИК-лучей при пересечении зоны движущимся объектом: реле приемника меняет положение контактов (НО, НЗ) — устройство генерирует тревожный сигнал. Длительность прерывания настраивает пользователь; установочные параметры — уровень скорости движения объекта 6.9 м/с ~ 0.3… 0.5 м/с (бег… медленное перемещение).

Характеристики:

  • Импульсный цифровой ИК-светодиод — для генерации ИК-лучей.
  • Высококачественная асферическая линза — для точной настройки передачи.
  • Юстировка (расхождение не более ±2°) оптической оси между передатчиком и приемником — для корректной работы системы.
  • Установка DS-PI-D40 в разных положениях (широкий диапазон регулировки угла отражающего зеркала).
  • Угол настройки лучей по горизонтали — 180° (±90°), вертикали — 24° (±10°).

Детектор подключают к охранной сигнализации (локальная тревога; контроль периметра), к поворотной камере, пульту оператора, контрольной панели. Предусмотрена защита от мороза, росы (ультразвуковая), дождя, пыли и насекомых, индикация состояния, тестирование. Диапазон рабочих температур — -25 °C… +55 °C.

В зависимости от БП (в комплект не входит) и сечения кабеля длина линии связи составляет 270 м — 12 В, 0.3 мм², 9570 м — 24 В, 1.25 мм². Рекомендуемое напряжение — DC 12 В или DC 24 В. Ток питания — 45 мА. Размер каждого из датчиков — 171×82×77 мм. Вес двух датчиков — ~600 г.

Hikvision DS-PI-D40
Характеристики
Дальность действия 40 м
Максимальная дальность 450 м
Количество лучей 2
Метод детекции одновременное пересечение 2 лучей
Источник света цифровой импульсный ИК-светодиод
Время отклика 50 ~ 700 мс
Тревожный выход FORM C (НО/НЗ изменяемый), DC 30 В 0.5 A макс.
Выход тампера выходной контакт 1b DC 30 В 0.05 A макс.
Угол настройки лучей по горизонтали 180° (±90°)
Угол настройки лучей по вертикали 24° (±10°)
Устойчивость к росе/морозу ультразвуковая структура
Основное
Питание DC 10.5 ~ 28 В
Рекомендуемые параметры питания DC 12 В или 24 В
Ток питания 45 мА
Рабочие условия -25 °C… +55 °C
Материал пластик
Размер 171×82×77 мм
Вес 600 г (передатчик и получатель)
