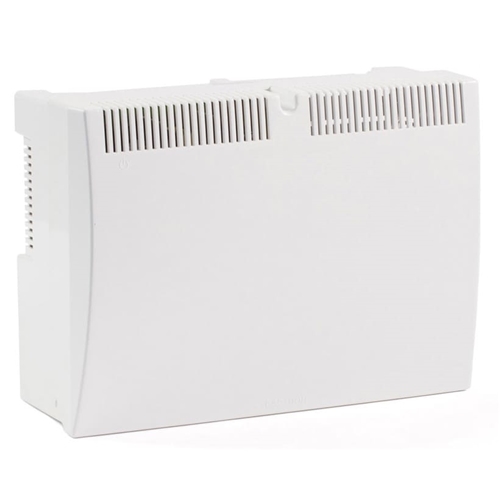

ББП «Бастион «Рапан» 24/3


Нагрузка до 3.5 А

Напряжение выхода 24 В DC

Комплексная защита, холодный пуск

На две АКБ 12 В, 7 А·ч ~ 12 А·ч

Пластиковый корпус

Подробнее...

Описание
Характеристики

Резервированный источник вторичного питания «Бастион «Рапан» 24/3 рассчитан на устройства постоянного тока с номинальным напряжением 24 В. Соответствует ГОСТ Р 53325-2012. Номинальный ток суммарной нагрузки — 2.5 А. Максимальный кратковременный (5 с.) ток нагрузки в основном режиме — 3.5 А. Энергопотребление от сети (без АКБ и нагрузки) — 5 ВА.

Функциональность:

Питание от электросети (175 В ~ 245 В AC), основной режим.
Автоматический переход к питанию от аккумуляторов (в комплект не входят) при отсутствии сетевого напряжения, резервный режим.
Диапазон напряжения на выходе — 20 В ~ 28 В DC.
Подключение внешних устройств через диагностический разъем.
Контроль входных и выходных параметров программируемым PIC-контроллером.
Мониторинг наличия и параметров батарей.
Цикличная защита преобразователя AC/DC.
Многоступенчатая адаптивная система защиты выхода от аварийного замыкания клемм выхода питания, перегрузки.
Защита батарей от глубокой разрядки — автоматическое отключение выходного питания при 21 В ~ 22 В на клеммах батареи.
Электронная защита от короткого замыкания клемм АКБ.
Защита от переполюсовки клемм АКБ.
Защита нагрузки от неисправности источника./li>
Холодный старт — включение ИБП на заряде АКБ.

Для резервного режима необходимы две свинцово-кислотные герметичные батареи 12 В емкостью 7 А·ч ~ 12 А·ч. Стабилизированный ток заряда АКБ — до 650 мА.

«Рапан» 24/3 укомплектован релейным выходом (до 60 В, до 50 мА), печатной платой с колодками «Сеть», «Выход», «Наличие сети», контактами АКБ и «Пуск», LED-индикаторами сетевого напряжения и выходного напряжения. Защита от пыли и влаги — IP20. Рабочие температуры — –10 ºС… +40 ºС. Размер — 333×240×134 мм, вес — 1 кг. В комплект входит перемычка АКБ.

В «СКБ ГлобалСервис» вы можете купить ББП «Бастион «Рапан» 24/3. Звоните!

«Бастион «Рапан» 24/3
Напряжение питающей сети ~220 В, частотой 50 ±1 Гц с пределами изменения	175 В ~ 245 В
Выходное напряжение постоянного тока (как при наличии, так и при отсутствии напряжения сети)	20 В ~ 28 В
Номинальный ток нагрузки	2.5 А
Максимальный ток нагрузки в основном режиме кратковременно (5 с.)	3.5 А
Ток заряда АКБ	0.45 А ~ 0.65 А
Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в резервном режиме	21.0 В ~ 22.0 В
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки	не более 40 мВ
Мощность, потребляемая изделием от сети без нагрузки и АКБ	не более 5 ВА
Тип АКБ	герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В
Количество АКБ	2
Рекомендуемая емкость АКБ	7 А·ч ~ 12 А·ч
Характеристики релейного выхода	напряжение — не более 60 В ток— не более 50 мА
Сечение провода, зажимаемого в клеммах колодок	«Выход» и «Наличие сети» — не более 1.5 мм² «Сеть» — не более 2.5 мм²
Рабочие температуры	–10 ºС… +40 ºC
Относительная влажность воздуха при +25 °С	95 %
Степень защиты оболочкой по ГОСТ 14254-96	IP20
Размер (Ш×Г×В)	333×240×134 мм
Размер упаковки (Ш×Г×В)	350×247×140 мм
Масса нетто	1.0 кг
Масса брутто	1.3 кг
