ББП «Бастион «Скат-1200Д исп. 2»
Блок бесперебойного питания «Бастион «Скат-1200Д исп. 2» подает на нагрузку 12 В DC. Для бесперебойного питания нужна установка одной или двух независимо работающих герметичных свинцово-кислотных АКБ 12 В емкостью 12 А·ч ~ 26 А·ч с током заряда 0.45 ~ 0.65 А. Номинальный ток нагрузки — 4 А, максимальный — 5 А (в основном режиме — до 5 с.). Собственная потребляемая мощность — до 12 ВА.
Функциональность:
- Диапазон напряжения сети (основной режим питания) — 150 В ~ 250 В AC.
- Автоматический переход на питание от батарей.
- Напряжение на выходе при сетевом питании — 12.9 ~ 14 В DC, при батарейной поддержке — 9.5 ~ 13.4 В DC.
- Контроль подключения АКБ.
- Защита нагрузки от поломки ББП.
- Электронная защита от короткого замыкания АКБ.
- Защита от переполюсовки клемм АКБ.
- Защита от КЗ на выходе отключением выходного напряжения.
- Защита батарей от глубокой разрядки — отключение при 10.5 ~ 11 В.
- Подключение внешних цепей управления через информационные входы; передача сообщений о работе на резервном питании, наличии батареи и напряжения на выходе через открытый коллектор, о напряжении АКБ — через аналоговый выход.
- Холодный пуск на заряде АКБ.
- Соответствие ГОСТ Р 53325-2012.

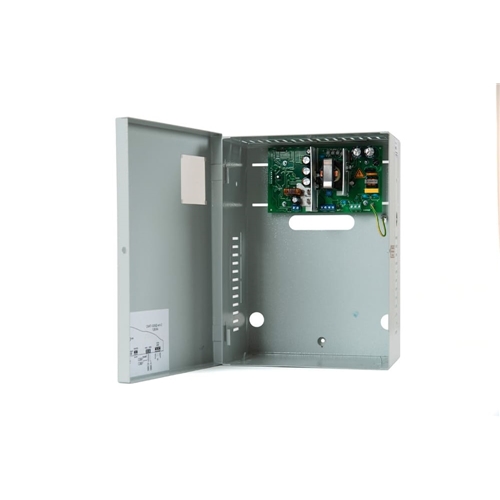

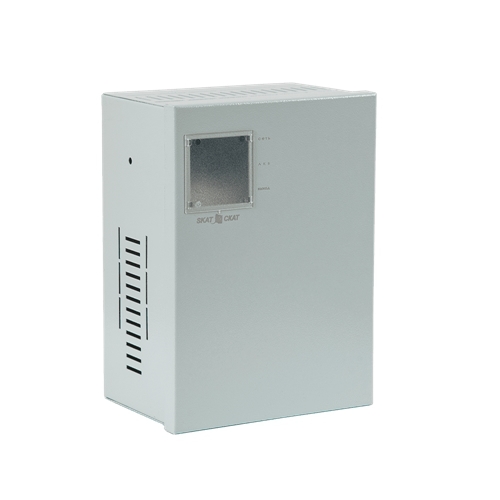

В корпусе «Скат-1200Д исп. 2» зарезервировано место для одной (26 А·ч) или двух (12 А·ч и 17 А·ч) АКБ. Предусмотрена крышка, отверстия под кабели, прозрачное окно с размещенными под ним LED-индикаторами сети, наличия заряда АКБ и напряжения на выходе. В комплект включены 4 опорные втулки, набор перемычек и крепежа. Рабочие температуры — –10 ºС… +40 ºС. Защита от пыли и влаги — IP20. Размер — 295×217×176 мм. Вес — 2.6 кг.
В «СКБ ГлобалСервис» вы можете купить ББП «Бастион «Скат-1200Д исп. 2». Звоните!
| «Бастион «Скат-1200Д исп.2» | |
|---|---|
| Входная сеть | 150 В ~ 250 В AC, 50±1 Гц |
| Выходное напряжение | режим «Основной» — 12.9 ~ 14 В DC режим «Резерв» — 9.5 ~ 13.7 В DC |
| Номинальный ток нагрузки | до 4 А |
| Максимальный ток нагрузки в режиме «Основной» кратковременно (5 с.) | 5 А |
| Максимальный ток нагрузки в режиме «Резерв» | 5 А |
| Ток заряда АКБ | 0.45 ~ 0.65 А |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «Резерв» | 10.5 ~ 11 В |
| Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки | не более 30 мВ |
| Мощность, потребляемая изделием от сети (без АКБ и нагрузки) | не более 12 ВА |
| Тип АКБ | герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В |
| Количество АКБ | 1 или 2 |
| Рекомендуемая емкость АКБ | 12 ~ 26 А·ч |
| Рабочие температуры | –10 ºС… +40 ºC |
| Относительная влажность воздуха при +25 °С | 80 % |
| Степень защиты оболочкой по ГОСТ 14254-96 | IP20 |
| Размер (Ш×Г×В) | 295×217×176 мм |
| Вес нетто | 2.6 кг |
