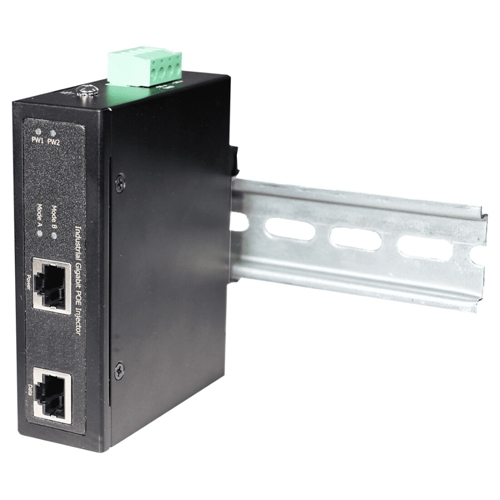

Промышленный Gigabit Ethernet PoE-инжектор Osnovo Midspan-1/303G

PoE-инжектор: автоопределение PoE-устройств, 2×RJ-45 10/100/1000 Мбит/с (без РоЕ — вход, с РоЕ — выход), стандарты IEEE 802.3af/at, клеммная колодка для источника питания, винтовая клемма для заземления, LED-индикаторы основного и резервного питания, метода питания по РоЕ (А, В), защелка для DIN-рейки, питание 2×DC 48 В (БП в комплект не входят), мощность РоЕ — до 30 Вт, потребление

Промышленный Gigabit Ethernet PoE-инжектор Osnovo Midspan-1/303G служит для подачи питания и передачи данных на сетевое РоЕ-устройство (камеру) от оборудования без РоЕ — по витой паре длиной до 100 м по стандартам IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3ab 1000Base-T Gigabit Ethernet. Бюджет PoE — 30 Вт. Интерфейсы представлены GE-портами: входным — RJ-45 (Ethernet), выходным — RJ-45 (Ethernet + PoE), клеммной колодкой для подключения источников питания (основного и резервного).

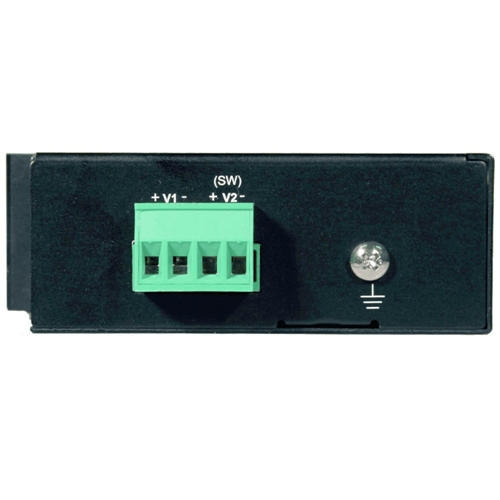

Midspan-1/303G рассчитан на эксплуатацию в промышленной среде: безвентиляторный дизайн, металлический корпус, рабочие температуры — -40 °C… +75 °C, предусмотрена винтовая клемма для заземления. Устройство оборудовано защитой от переполюсовки и от перегрузки по току. Контроль за работой инжектора обеспечивают LED-индикаторы источников основного и резервного питания, метода питания по РоЕ (А или В). Питание — два внешних БП 48 В DC с резервированием (в поставку не входят). Способ монтажа — на DIN-рейку, на стену (защелка для DIN-рейки в комплекте). Потребляемая мощность (без нагрузки PoE) <1 Вт. Габариты — 103.5×32×81.5 мм.

Osnovo Midspan-1/303G
Артикул 10984
Назначение инжектор
Порты вход: 1 GE 10/100/1000 Мбит/с
выход: 1 GE 10/100/1000 Мбит/с с РоЕ
Напряжение PoE DC 48 В
Стандарты РоЕ IEEE 802.3af
IEEE 802.3at
Мощность РоЕ до 30 Вт
Метод подачи PoE метод A: контакты 1/2 (+), 3/6 (-)
метод B: контакты 4/5 (+), 7/8 (-)
Стандарты и протоколы IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-T Gigabit Ethernet

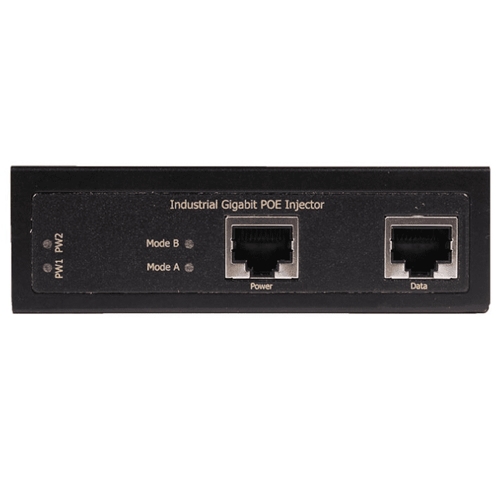

LED-индикаторы PW 1, 2 – индикатор подключения основного и резервного БП
Mode A, B – индикаторы выбранного метода подачи РоЕ
Питание 2×DC 48 В с резервированием (блоки питания в комплект поставки не входят)
Энергопотребление (без нагрузки PoE) <1 Вт
Защита защита от переполюсовки
защита от перегрузки по току
Охлаждение конвекционное (без вентилятора)
Класс защиты IP30
Способ монтажа на DIN-рейку, на стену
Рабочая температура -40 ºС… +75 ºС
Относительная влажность 5 % ~ 95 %, без конденсата
Размеры (Ш×Г×В) 103.5×32×81.5 мм
Корпус металлический
