ИПБ СКАТ 2155 SKAT-VM.16 RACK


Напряжение питающей сети: 220 В, 50±1 Гц (пределы 180…250 В)
Выходное напряжение каждого канала: 11,8…12,9 В (минимальное), 14,6…15,2 В (максимальное)
16 выходов по 0,5 А (допускается объединение пары выходов до 1,0 А)
Суммарный ток всех выходов: не более 6 А
Ток ограничения каждой пары выходов при КЗ: 2,5 А
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая емкость АКБ: 26 Ач
Количество АКБ: 2
Габаритные размеры ШхГхВ (без упаковки): 480х210х86 мм
Степень защиты оболочкой по ГОСТ 14254-96: IP20

Подробнее...

Описание
Характеристики

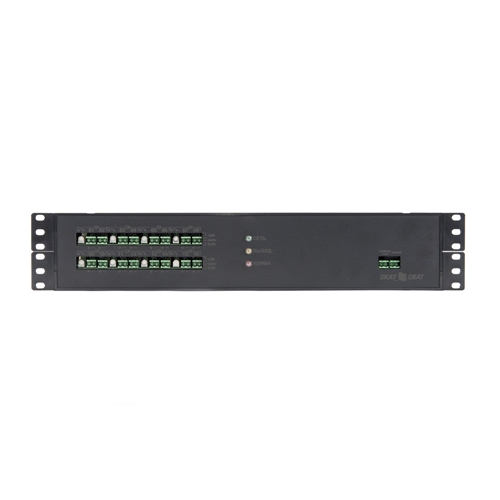

ИПБ СКАТ 2155 SKAT-VM.16 RACK — источник бесперебойного питания в корпусе для установки в 19" шкаф (высота 2U), рассчитанный на распределение питания по нескольким линиям с фильтрацией помех по каждому каналу. Устройство обеспечивает 16 выходов по 0.5 А с возможностью объединения пары выходов до 1.0 А, при этом суммарный ток всех выходов — не более 6 А. Предусмотрена независимая плавная регулировка выходного напряжения каждой пары выходов в диапазоне 11.8–15.2 В, а также электронная защита от перегрузки и короткого замыкания на выходах с восстановлением после устранения перегрузки. При отключении сети происходит автоматический переход на резервное питание от АКБ; поддерживаются заряд АКБ от сети 220 В 50 Гц и защита аккумуляторов от глубокого разряда (отключение нагрузки в режиме «РЕЗЕРВ»). Для мониторинга предусмотрены 2 информационных выхода о состоянии источника и передача извещений о наличии сети и аварии ЗУ через выходы «открытый коллектор».

В «СКБ ГлобалСервис» вы можете купить ИПБ СКАТ 2155 SKAT-VM.16 RACK. Звоните!

ИПБ СКАТ 2155 SKAT-VM.16 RACK
Количество выходов	16 выходов по 0,5 А или 8 выходов по 1 А
Корпус для установки	для установки в 19" шкаф
Высота	2U
Независимая регулировка выходного напряжения	по каналам
Фильтрация помех	по каждому каналу
Защита	от КЗ и перегрузки по каждому каналу
Информационные выходы	2 информационных выхода о состоянии источника
Возможность плавной регулировки напряжения каждой пары выходов	от 11,8 до 15,2 В
Защита нагрузки от повышенного выходного напряжения	свыше 18 В (при неисправности выходных преобразователей путём срабатывания самовосстанавливающегося предохранителя)
Напряжение питающей сети	220 В, частотой 50±1 Гц; с пределами изменения 180…250 В
Выходное напряжение каждого канала, минимальное значение	11,8…12,9 В
Выходное напряжение каждого канала, максимальное значение	14,6…15,2 В
Напряжение заряда АКБ (при наличии сетевого напряжения и температуре 25°C)	27,2…27,8 В
Максимальный ток нагрузки каждого выхода, не более	0,5 A
Ток ограничения каждой пары выходов при КЗ	2,5 A
Максимальный ток заряда АКБ	0,9…1,1 A
Снижение напряжения заряда АКБ при максимальном токе нагрузки, не более	5%
Ток, потребляемый изделием от АКБ в режиме отключения нагрузки по разряду АКБ, не более	50 мА
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки (режим «РЕЗЕРВ»)	21…22 В
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, не более	30 мВ
Мощность, потребляемая изделием от сети без нагрузки и АКБ, не более	30 ВА
Тип АКБ	герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая емкость АКБ	26 Ач
Количество АКБ	2
Характеристики выходов в формате «открытый коллектор»: напряжение, не более	60 В
Характеристики выходов в формате «открытый коллектор»: ток, не более	100 мА
Максимальное сечение провода, зажимаемого в клеммах колодок	3,3 мм2 («Выход 12 В», «АКБ 24 В», «выходы открытый коллектор»)
Габаритные размеры ШхГхВ, не более, мм (без упаковки)	480х210х86
Габаритные размеры ШхГхВ, не более, мм (в упаковке)	500х447х91
Масса, НЕТТО (БРУТТО), не более	2,4 (2,7) кг
Диапазон рабочих температур	-0…+40 °С
Относительная влажность воздуха при 25°С, не более	95%
Высота над уровнем моря, не более	1500 м
Степень защиты оболочкой по ГОСТ 14254-96	IP20
