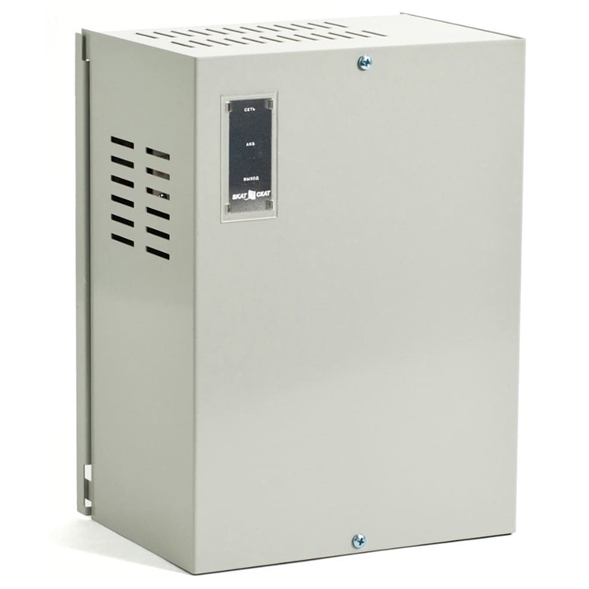

ББП «Бастион «Рапан» 100 исп.V.8
- На 8 устройств по 0.5 А и 1 на 4 А
- Напряжение сети 150 В ~ 250 В AC
- Напряжение на выходе 12 В DC
- АКБ 12 В, 26 А·ч (не в комплекте)
- Комплексная защита
Резервированный источник вторичного питания «Бастион «Рапан» 100 исп.V.8 оборудован восемью выходами с номинальным напряжением 12 В DC и током по 0.5 А на каждый канал, дополнительным выходом на 12 В и током 4 А. Поддерживает объединение каналов для выходов по 0.5 А. Максимальный суммарный ток по девяти выходам и заряду АКБ — 10 А. Максимальная потребляемая от сети мощность — 30 ВА.
Функциональность:
- Основной режим — от сети при напряжении в диапазоне 150 В ~ 250 В AC.
- Резервный режим — от аккумуляторных батарей при отсутствии сетевого напряжения.
- Диапазон выходного напряжения в основном режиме — 13.5 В ~ 13.9 В, в резервном — 10 В ~ 12.5 В.
- Защита от переполюсовки клемм АКБ.
- Защита от короткого замыкания в нагрузке.
- Поканальная защита по току (самовосстанавливающимися предохранителями).
- Защита батареи от глубокой разрядки отключением нагрузки при 10.5 В ~ 11.0 В на клеммах АКБ.
- Внутренняя индикация состояния сети, общего выхода и отдельно выходов по 0.5 А.

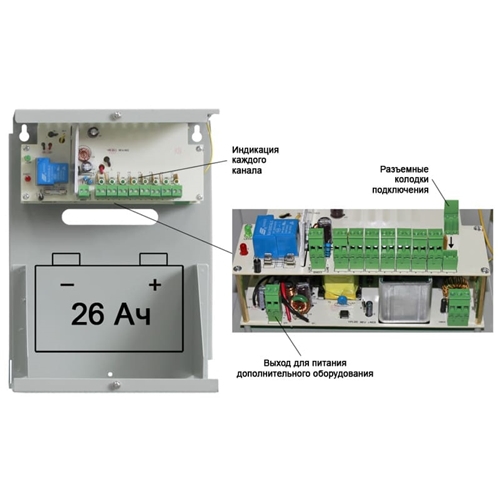

В корпусе «Рапан» 100 исп.V.8 предусмотрено место для герметичного свинцово-кислотного аккумулятора с напряжением 12 В и емкостью 26 А·ч (в комплект не включен). Ток заряда АКБ — 2 А. Источник оснащен клеммами для подключения сети, нагрузки и батареи, предохранителем АКБ (15 А). Рабочие температуры — 0 ºС… +40 ºС. Настенный монтаж. Размер — 210×285×150 мм, вес — 2.25 кг. В комплект входят две аккумуляторные перемычки.
В «СКБ ГлобалСервис» вы можете купить ББП «Бастион «Рапан» 100 исп.V.8. Звоните!
| «Бастион «Рапан» 100 исп.V.8 | |
|---|---|
| Входная сеть (переменного тока) | напряжение 150 В ~ 250 В, частота тока 50 ±1 Гц |
| Выходное напряжение каждого канала | в основном режиме — 13.5 В ~ 13.9 В в резервном режиме — 10.0 В ~ 12.5 В |
| Число выходных каналов | 8 |
| Ток каждого канала (допускается объединение каналов) | не более 0.5 А |
| Ток дополнительного выхода 12 В | не более 4 А |
| Ток заряда АКБ | не более 2 А |
| Максимальный суммарный ток по всем выходам, включая дополнительный выход и ток заряда АКБ | не более 10 А |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в резервном режиме | 10.5 В ~11.0 В |
| Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки | не более 100 мВ |
| Максимальная мощность, потребляемая от сети переменного тока | не более 30 ВА |
| Тип АКБ | герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В |
| Количество АКБ | 1 |
| Рекомендуемая емкость АКБ | 26 А·ч |
| Сечение проводов подводимых к клеммам | «Сеть» — не более 1.5 мм² «Выход» — не более 1.5 мм² |
| Рабочие температуры | 0 ºС… +40 ºC |
| Относительная влажность | не более 90 % |
| Размер (Ш×Г×В) | 210×285×150 мм |
| Масса нетто | 2.25 кг |
| Масса брутто | 2.45 кг |
