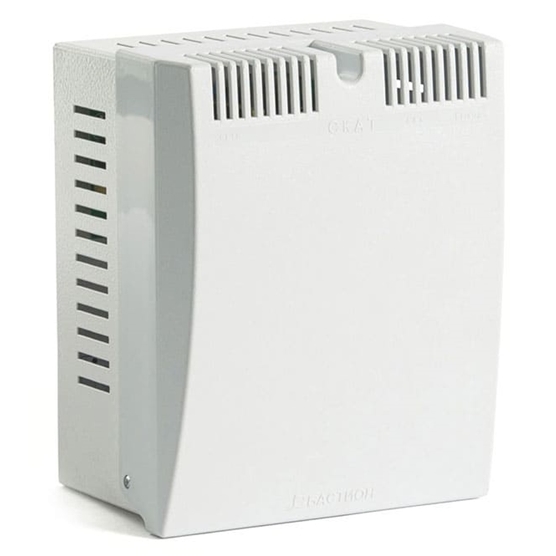

ББП «Бастион «Скат-1200М»
Блок бесперебойного питания «Бастион «Скат-1200М» для потребителей постоянного тока номинальным напряжением 12 В базируется на импульсном преобразователе тока и программируемом PIC-контроллере. Мощность потребления от сети без АКБ и нагрузки — до 5 ВА. Номинальный ток нагрузки — 2.5 А, максимальный — 3 А. В корпусе зарезервировано место для свинцово-кислотной герметичной АКБ (в комплект не входит) напряжением 12 В емкостью 7 ~ 12 А·ч, с током заряда до 0.65 А.
Функциональность:
- Основное питание от сети в диапазоне напряжения 170 В ~ 250 В AC.
- Резервное питание от АКБ; автоматическое переключение режимов.
- Передача информационного сообщения о наличии сети через открытый коллектор.
- Выходное напряжение в основном режиме — 12.9 ~ 14 В DC, в резервном — 9.5 ~ 12.6 В DC.
- Холодный старт на батарейном питании.
- Защита выхода от перегрузки и короткого замыкания, нагрузки — от неполадок источника, АКБ — от глубокой разрядки (отключение при 10.5 ~ 11 В).
- Электронная защита от переполюсовки и КЗ клемм.
- LED-индикация наличия напряжения в сети, АКБ, напряжения на выходе.

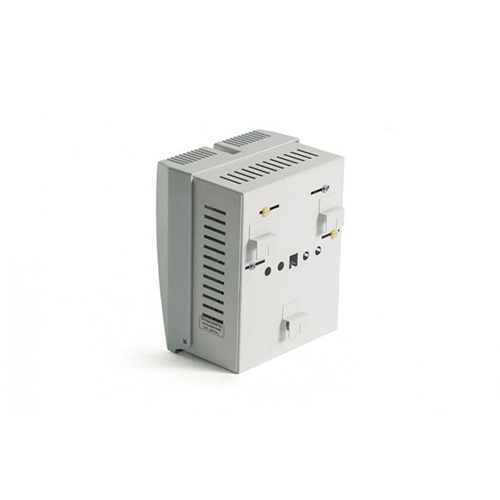

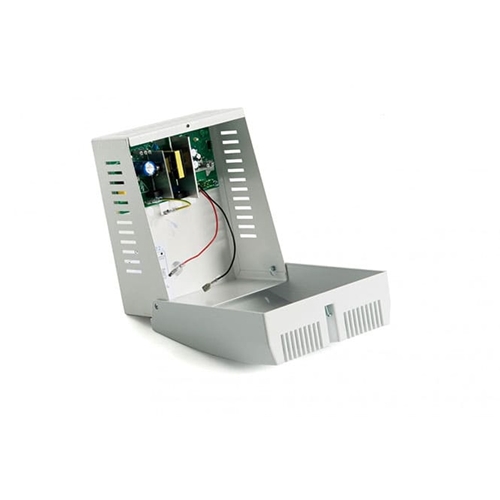

В комплектацию «Скат-1200М» входят три разъемных клеммника. Корпус с откидной крышкой, тремя точками крепления и отверстиями под кабель выполнен из металлопластика. Монтаж — настенный. Рабочие температуры — –10 ºС… +40 ºС. Защита от пыли и влаги — IP20. Размер — 170×210×136 мм, вес — 1 кг.
В «СКБ ГлобалСервис» вы можете купить ББП «Бастион «Скат-1200М». Звоните!
| «Бастион «Скат-1200М» | |
|---|---|
| Входная сеть | 170 В ~ 250 В AC, 50±1 Гц |
| Выходное напряжение | режим «Основной» — 12.9 ~ 14 В DC режим «Резерв» — 9.5 ~ 12.6 В DC |
| Номинальный ток нагрузки | 2.5 А |
| Максимальный ток нагрузки в режиме «Основной» кратковременно (5 сек.) | 3 А |
| Максимальный ток нагрузки в режиме «Резерв» | 3 А |
| Ток заряда АКБ | не более 0.65 |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «Резерв» | 10.5 ~ 11 В |
| Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки | не более 30 мВ |
| Мощность, потребляемая изделием от сети без АКБ и нагрузки | не более 5 ВА |
| Тип АКБ | герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В |
| Количество АКБ | 1 |
| Рекомендуемая емкость АКБ | 4.5 А·ч, 7 А·ч или 12 А·ч |
| Сечение провода, зажимаемого в клеммах колодок | 1.5 мм² |
| Рабочие температуры | –10 ºС… +40 ºC |
| Относительная влажность воздуха при +25 °С | 90 % |
| Степень защиты оболочкой по ГОСТ 14254-96 | IP20 |
| Размер (Ш×Г×В) | 170×210×136 мм |
| Вес нетто | 1 кг |
