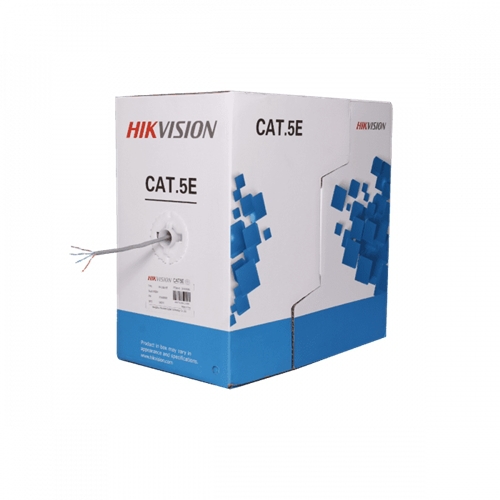

UTP-кабель Hikvision DS-1LN5E-E/E
Неэкранированный UTP-кабель Hikvision DS-1LN5E-E/E для внутренней прокладки состоит из четырех витых пар категории 5e. Проводники изготовлены из чистой меди: содержание Cu — 99.95 %. Изоляция проводников выполнена из полиэтилена высокой плотности (HDPE), внешняя оболочка — из ПВХ.
Характеристики:
- Диаметр проводника в изоляции — 0.82 мм ±0.04 мм.
- Внешний диаметр оболочки — 4.7 ±0.4 мм.
- Рабочее напряжение — 80 В.
- Сопротивление при 1 ~ 100 МГц — 100 ±15 Ом.
- Максимальное сопротивление постоянному току — 14.8 Ом на 100 м.
- Задержка передачи сигнала при 1 ~ 100 МГц — не более 45 нс. на 100 м.
- Прочность на разрыв: новый кабель — ≥13.5 МПа, после теста (семь дней по 24 ч. при 100 ºС) — ≥12.5 МПа.
- Натяжение: новый кабель — ≥150%, после теста — ≥125%.
DS-1LN5E-E/E оснащен разрывной нитью для удобства доступа к сердечнику при обжиме или соединении кабелей. Качество подтверждено fluke-тестом. Рабочие температуры — –20 ºС… +70 ºС. При сгибании на холоде (испытание в течение 4 часов при –20 ±2 ℃) видимых изломов не обнаружено. Длина в упаковке — 305 ±1.5 м.
В «СКБ ГлобалСервис» вы можете купить UTP-кабель Hikvision DS-1LN5E-E/E. Звоните!
| Hikvision DS-1LN5E-E/E | |
|---|---|
| Основной проводник | |
| Материал | чистая медь 99.95 % |
| Диаметр | 0.45 мм (+0.01 мм сверху, –0.01 мм снизу) |
| Изоляция провода | |
| Материал | полиэтилен высокой плотности |
| Диаметр | 0.82 мм (±0.04 мм) |
| Внешний вид | |
| Толщина | 0.50 мм (±0.05 мм) |
| Внешний диаметр | 4.7 ±0.4 мм |
| Покрытие | очищенное, найтовое, насыщенное |
| Материал | ПВХ, СМ |
| Цвет | серый ZLC1003 |
| Маркировка кабеля | |
| Высота символов | 3 мм (±0.1 мм) |
| Цвет символов | черный |
| Ошибки печати и пробелы | ±0.5 %, 1 м |
| Цвет внутренних проводов | 1 голубой и бело-голубой 2 оранжевый и бело-оранжевый 3 зеленый и бело-зеленый 4 коричневый и бело-коричневый |
| Упаковка | |
| Материал | деревянный ящик, картон |
| Габариты | по запросу |
| Длина кабеля в упаковке | 305 ±1.5 м/80 ±1.5 м |
| Физические свойства оболочки нового кабеля | |
| Прочность на разрыв | ≥13.5 МПа |
| Натяжение | ≥150 % |
| Период использования | |
| Период использования (старения) | 100 ℃ × 24/7 |
| Физические свойства оболочки после периода использования | |
| Прочность на разрыв | ≥12.5 МПа, дисперсное отношение ±25 % |
| Натяжение | ≥125 %, дисперсное отношение ±20 % |
| Сгибание на холоде (–20 ±2℃ × 4 ч.) | не обнаружено видимых изломов |
| Электрические характеристики | |
| Сопротивление при 1 – 100 МГц | 100 ±15 Ω |
| Задержка при 1 – 100 МГц | не более 45 нс, за 100 м |
| Макс. сопротивление постоянному току | 14.8 Ом на 100 м |
| Максимальный дисбаланс сопротивления проводника постоянному току | 5 % |
| Рабочие температуры | –20 ºС… +70 ºС |
