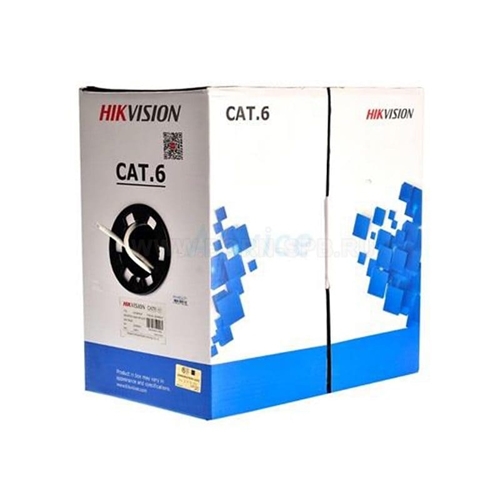

UTP-кабель Hikvision DS-1LN6-UE-W
Неэкранированный UTP-кабель Hikvision DS-1LN6-UE-W для прокладки в помещениях состоит из четырех витых пар. Проводники из чистой (99.95 %) меди изолированы полиэтиленом высокой плотности (HDPE). Внешняя оболочка кабеля выполнена из ПВХ с повышенной огнестойкостью.
Характеристики:
- Категория — 6e.
- Рабочее напряжение — 80 В.
- Диаметр сердечника — 0.53 мм, в изоляции — 0.95 мм.
- Наружный диаметр — 5.8 ±0.4 мм.
- Задержка передачи сигнала при частоте 1 ~ 250 МГц — не более 45 нс. на 100 м.
- Предельное сопротивление постоянному току — 9.38 Ом на 100 м.
- Сопротивление при 1 ~ 250 МГц — 100 ±15 Ом.
- Прочность на разрыв нового кабеля — ≥13.5 МПа, после испытания (круглосуточно 7 дней при 100 ºС) — ≥12.5 МПа.
- Натяжение: новый кабель — ≥150%, после испытания — ≥125%.
DS-1LN6-UE-W оснащен разрывной нитью для удобства доступа к проводнику. Прошел fluke-тест. Рабочие температуры — –20 ºС… +75 ºС. После испытания холодом в течение четырех часов при –20 ±2 ℃ видимых изломов при сгибании не обнаружено. Длина в упаковке — 305 ±1.5 м.
В «СКБ ГлобалСервис» вы можете купить UTP-кабель Hikvision DS-1LN6-UE-W. Звоните!
| Hikvision DS-1LN6-UE-W | |
|---|---|
| Основной проводник | |
| Материал | чистая медь 99.95 % |
| Диаметр | 0.53 мм (+0.005 мм сверху, –0.005 мм снизу) |
| Изоляция провода | |
| Материал | полиэтилен высокой плотности |
| Диаметр | 0.95 мм (±0.05 мм) |
| Внешний вид | |
| Толщина | 0.55 мм (±0.05 мм) |
| Внешний диаметр | 5.8 ±0.4 мм |
| Покрытие | очищенное, найтовое, насыщенное |
| Материал | ПВХ, СМ |
| Цвет | серый RAL9003 |
| Маркировка кабеля | |
| Высота символов | 3 мм (±0.1 мм) |
| Цвет символов | черный |
| Ошибки печати и пробелы | ±0.5 %, 1 м |
| Цвет внутренних проводов | 1 голубой и бело-голубой 2 оранжевый и бело-оранжевый 3 зеленый и бело-зеленый 4 коричневый и бело-коричневый |
| Упаковка | |
| Материал | деревянный ящик, картон |
| Габариты | по запросу |
| Длина кабеля в упаковке | 305 ±1.5 м/80 ±1.5 м |
| Физические свойства оболочки нового кабеля | |
| Прочность на разрыв | ≥13.5 МПа |
| Натяжение | ≥150 % |
| Период использования | |
| Период использования (старения) | 100 ℃ × 24/7 |
| Физические свойства оболочки после периода использования | |
| Прочность на разрыв | ≥12.5 МПа, дисперсное отношение ±25 % |
| Натяжение | ≥125 %, дисперсное отношение ±20 % |
| Сгибание на холоде (–20 ±2℃ × 4 ч.) | не обнаружено видимых изломов |
| Электрические характеристики | |
| Сопротивление при 1 – 250 МГц | 100 ±15 Ω |
| Задержка при 1 – 250 МГц | не более 45 нс, за 100 м |
| Макс. сопротивление постоянному току | 14.8 Ом на 100 м |
| Максимальный дисбаланс сопротивления проводника постоянному току | 5 % |
| Рабочие температуры | –20 ºС… +75 ºС |
| Рабочее напряжение | 80 В |
