Видеобалун Dahua DH-PFM801-4MP
- Одноканальный, пассивный
- HD-CVI, TVI, AHD, CVBS
- Видео до 4 Мп, до 400 м
- Питание до 8 Вт, до 300 м
- Наработка на отказ 10 000 ч

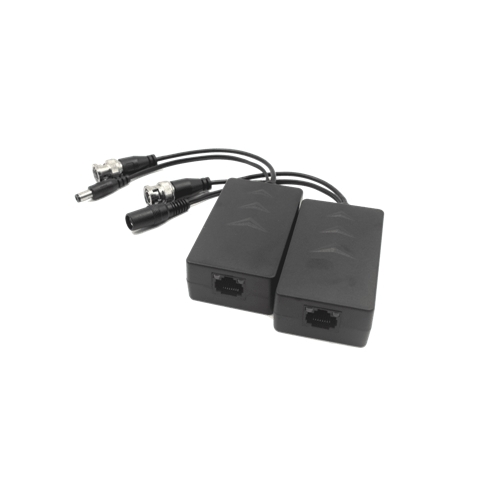

Видеобалун Dahua DH-PFM801-4MP представляет собой пару пассивных приемопередатчиков и предназначен для подключения аналоговых камер с BNC-выходом под коаксиал к видеорегистратору по UTP-кабелю (для подключения нескольких камер по одному кабелю — при существующей разводке). Передает по одной неэкранированной витой паре (Cat5 E, Cat6) видеосигнал и питание. Защищает видеосигнал от шумов, асимметричных помех: трансформирует несбалансированный сигнал в сбалансированный.
Функциональность:
- Совместимость с форматами HD-CVI, TVI, AHD и CVBS.
- Передача видеосигналов HD-CVI на расстояние не менее 200 м при разрешении до 4 Мп, 250 м — при 2 Мп, 400 м — при 1 Мп.
- Подача питания 12 В DC на камеры при источнике 24 DC — 8 Вт на 100 м, 6 Вт на 200 м, 3 Вт на 300 м; при 36 В DC — 8 Вт на 300 м.
- Поддержка передачи видео без задержки, в реальном времени.
- Степень защиты: третий уровень защиты от разряда по воздуху и третий уровень — при контакте, защита разъема коаксиального кабеля от разряда в 2 кВ при синфазе, кабельного UTP-коннектора от разряда в 2 кВ при дифференциальном режиме и 4 кВ — при синфазе.
- Наработка на отказ — 10 000 ч.
Взаимозаменяемые устройства оборудованы разъемами BNC для подключения к камере и DVR, портами RJ-45 для подключения друг к другу, разъемом подключения к источнику питания. Рабочие температуры — -10 ºС… +55 ºС. Гибкий кабель между портами RJ-45 и BNC облегчает монтаж. Размер каждого устройства — 72.6×42.5×24.5 мм. Вес — 57.4 г.
В «СКБ ГлобалСервис» вы можете купить Видеобалун Dahua DH-PFM801-4MP. Звоните!
| Dahua DH-PFM801-4MP | |
|---|---|
| Свойства | |
| Сигнал передачи | один канал |
| Тип сетевого кабеля | UTP CAT5E/6 (материал: CU) |
| Расстояние передачи видео | HDCVI: 720p макс. 400 м, 1080p макс. 250 м, 4 Мп не более 200 м |
| Мощность и расстояние передачи питания DC 12 В | источник DC 24 В: 0 ~ 100 м – 8 Вт, 100 ~ 200 м – 6 Вт, 200 ~ 300 м – 3 Вт источник DC 36 В: 0 ~ 300 м – 8 Вт |
| Свойства передачи видео | |
| Коаксиальный видео разъем | BNC-M |
| Способ подключения | RJ-45 |
| Совместимый формат | HD-CVI, TVI, AHD, CVBS |
| Разрешение | 720p, 1080p, 4 Мп |
| Антипомехи | >60 db |
| Защита | |
| ESD | 1a контактный разряд электричества 3 уровень 1b разряд электричества воздухом 3 уровень согласно: IEC61000-4-2 |
| Разъем коаксиального кабеля | 2 кВ (синфазный) согласно: IEC61000-4-5 |
| Кабельный соединитель UTP | 2 кВ (разнорежим), 4 кВ (синфазный) согласно: IEC61000-4-5 |
| Сопротивление | |
| BNC | 75 Ом |
| UTP-кабеля | 100 Ом |
| Условия эксплуатации | |
| Рабочие температуры | -10 ºС… +55 ºС |
| Относительная влажность | менее 95 % (без конденсации) |
| Температура хранения | -20 ºС… +70 ºС |
| Физические характеристики | |
| Наработка на отказ | 10 000 ч |
| Размер | 72.6×42.5×24.5 мм |
| Вес | 57.4 г |
