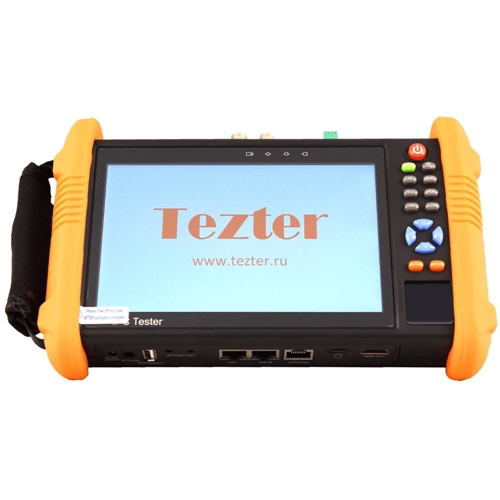

Тестер видеосистем Tezter TIP-H-M-7

Тестер аналоговых и IP-видеосистем, LCD-дисплей 7

Тестер Tezter TIP-H-M-7 предназначен для настройки HD-TVI, HD-CVI, AHD, CVBS и IP-камер видеонаблюдения, проверки 4K камер (H.264/H.265, через основной канал), тестирования сетевых соединений, контроля качества аудиосигнала на входе, подачи питания на камеры и др. Поддерживает видео стандарта HD-CVI в разрешении 4 Мп (2560×1440), HD-TVI и AHD — 5 Мп (2592×1944). Совместим с камерами Hikvision, Dahua и другими.

Многофункциональность:

  • Управление скоростной камерой, 4-кратное увеличение изображения — экраном, кнопками.
  • Поддержка протоколов PTZ: Samsung, Pelco-D, LiLin, CSR600, Yaan, Panasonic, Sony-EVI etc (всего — ˃ 30).
  • Мониторинг RS-485.
  • Тестирование неполностью интегрированных сетевых камер по ONVIF или RTSP.
  • Удаленный доступ для просмотра изображения с IP-камер — Wi-Fi (150 Мбит/с, IEEE 802.11n).
  • Использование утилит для проверки сети (PING, сканирование и поиск IP-адресов, пр.).
  • Тестирование напряжения питания PoE.
  • Функции HDMI-монитора и HDMI-генератора.
  • CVBS loop test.
  • Одновременное тестирование аналогового и IP-сигнала.
  • TDR-тест кабеля RJ-45 (локационным методом).
  • Экспресс-тест ONVIF.
  • Автоматическая настройка форматов CVBS — PAL/NTSC.
  • Запись на карту памяти снимка экрана (JPG), аудио- и видеосигналов, воспроизведение аудио- и видеозаписей с MicroSD.
  • Поиск подключенных кабелей.
  • Проверка кабелей LAN на правильность обжатия.
  • Питание камер — DC 12 В, 2A; DC 5 В, 2 A (USB); PoE (метод А, 48 В, 24 Вт).

TIP-H-M-7 оснащен цифровым мультиметром для измерений напряжения и силы тока AC/DC, сопротивления, емкости диодов, для прозвона цепи. Оборудован Touch Screen экраном 7", 1280×800, генератором цветных полос, LED-индикаторами работы, светодиодным фонариком.

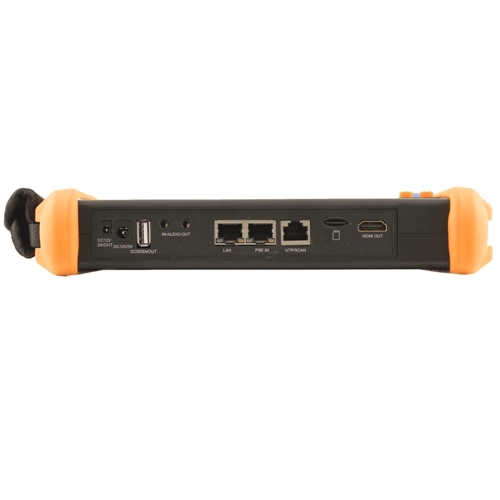

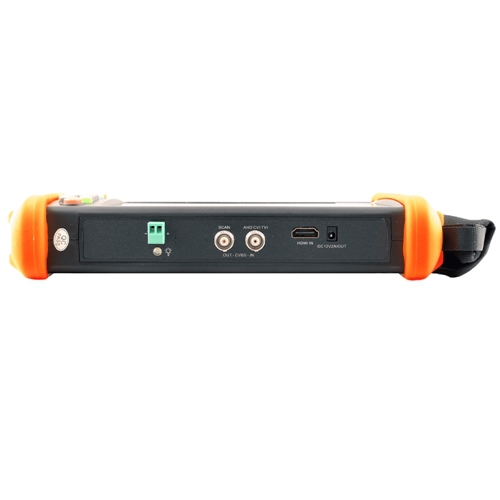

Интерфейсы: 3×RJ-45, 2×BNC, RS-485, аудио-вход-выход (1/1), 2×HDMI (вход/выход), разъемы DC, USB-выход (5 В, 2A), клеммы для щупов мультиметра. Предусмотрен слот для MicroSD карт емкостью до 32 Гбайт (карта памяти 8 Гбайт в комплекте). Основное питание — от встроенной литий-ионной батареи 7.4 В емкостью 5000 мА·ч с длительностью работы без подзарядки до 10 ч, резервное — от адаптера DC 12 В, 2 А. Рабочие температуры — -10 ºС… +50 ºС. Размеры — 240×46×154 мм.

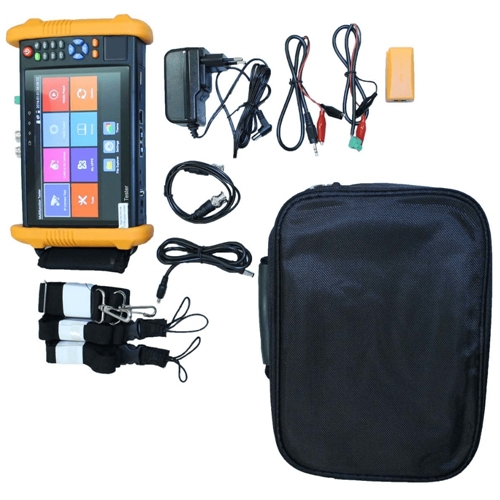

Комплект поставки:

  • Тестер.
  • Адаптер питания DC 12 В, 2 A.
  • Тестер сетевого кабеля.
  • Батарея литий-ионная (7.4 В, DC 5000 мА·ч).
  • Кабель BNC.
  • Кабель RS-485.
  • Выходной кабель питания.
  • Щупы для мультиметра (одна пара, красный и черный).
  • Аудиокабель.
  • Кабель TDR с зажимами.
  • Шнур для переноски.
  • Сумка для хранения тестера.
  • Руководство по эксплуатации.
  • SD-карта на 8 Гбайт.

Tezter TIP-H-M-7
Дисплей LCD дисплей 7"
Разрешение 1280×800
Установка ПО да
Ethernet да
Wi-Fi да
Тестирование сети да
Просмотр IP-камер да
CVBS (вход/выход) да
AHD (вход) да
HD-CVI, HD-TVI (вход) да
Аудио да
PTZ да
HDMI (выход) да
HDMI (вход) да
PoE-тестер да
Источник PoE метод А, до 24 Вт
Тестирование кабеля витой пары да
Локатор повреждений кабельных линий (TDR) (RJ-45) да
Цифровой мультиметр да
Слот для MicroSD-карты да
Выходное питание DC 12 В, 2 A; DC 5 В, 2 A (USB)
Аккумуляторная батарея Li-pol, 7.4 В, 5000 мА·ч
Время работы до 10 ч
Рабочие условия 0 ºС… +40 ºC
Размеры 240×46×154 мм
