Устройство грозозащиты Osnovo SP-H
- 1-канальное
- HD-CVI, HD-TVI, AHD
- Время отклика до 1 нс.
- Монтаж на DIN-рейку
- –40 ºС... +85 ºC

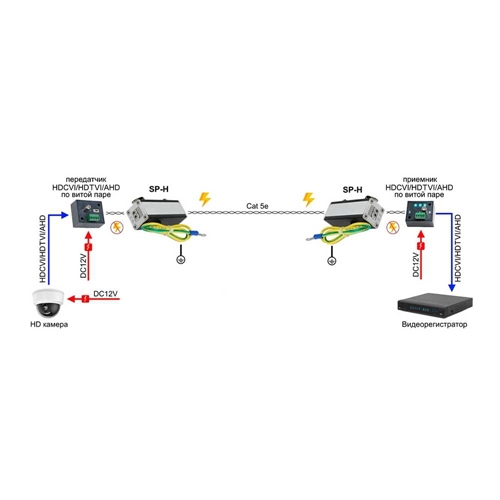

Устройство грозозащиты Osnovo SP-H рассчитано на работу в цепях передачи видеосигнала стандартов HD-CVI, HD-TVI, AHD.
Характеристики:
- Количество каналов — 1.
- Номинальное напряжение — 5 В.
- Время отклика — менее 1 нс.
- Максимальное длительное рабочее напряжение — 6 В.
- Номинальный разрядный ток линия — линия и линия — земля — 5 кА.
- Суммарный разрядный ток линия — линия и линия — земля — 10 кА.
- Полоса пропускания — 80 МГц.
- Двухступенчатая защита.

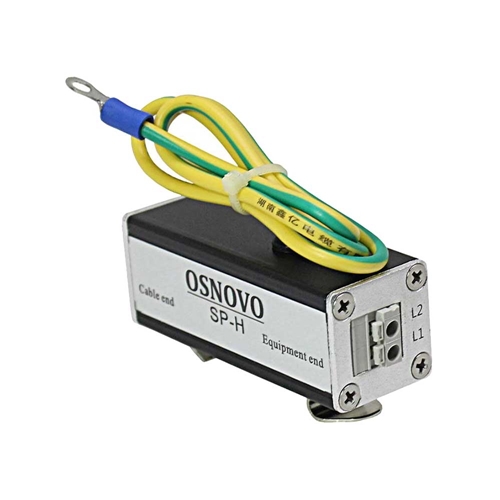

Тип подключения SP-H — под витую пару: две клеммных колодки (2pin) на вход и выход. Предусмотрен кабель заземления. Рабочие температуры — –40 ºС... +85 ºC. Установка — на DIN-рейку. Размер — 68×25×40 мм.
В «СКБ ГлобалСервис» вы можете купить Устройство грозозащиты Osnovo SP-H. Звоните!
| Osnovo SP-H | |
|---|---|
| Назначение | устройство грозозащиты цепей видео |
| Количество каналов | 1 |
| Полоса пропускания | 80 МГц |
| Подключения | под витую пару вход/выход – клеммы 2pin/клеммы 2pin |
| Номинальное напряжение (Uo) | 5 В |
| Максимальное длительное рабочее напряжение (Uc) | 6 В |
| Номинальный ток нагрузки (IL) | 0.5 А |
| Суммарный разрядный ток линия-линия (Itotal) | 10 кА |
| Номинальный ток разряда линия-линия (In) | 5 кА |
| Суммарный разрядный ток линия-земля (Itotal) | 10 кА |
| Номинальный ток разряда линия-земля (In) | 10 кА |
| Уровень напряжения защиты линия-линия (Up) | <5 В |
| Уровень напряжения защиты линия-земля (Up) | <20 В |
| Уровень напряжения защиты 1kV/usС3 линия-линия (Up) | <20 В |
| Уровень напряжения защиты 1kV/usС3 линия-земля (Up) | <20 В |
| Время срабатывания | <1 нс. |
| Вносимые потери | <1 дБ |
| Размер | 68×25×40 мм |
| Рабочие температуры | –40 ºС... +85 ºC |

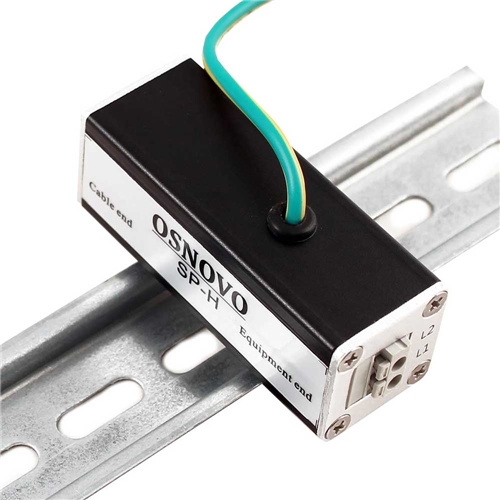

| Дополнительно | монтаж на DIN-рейку |
