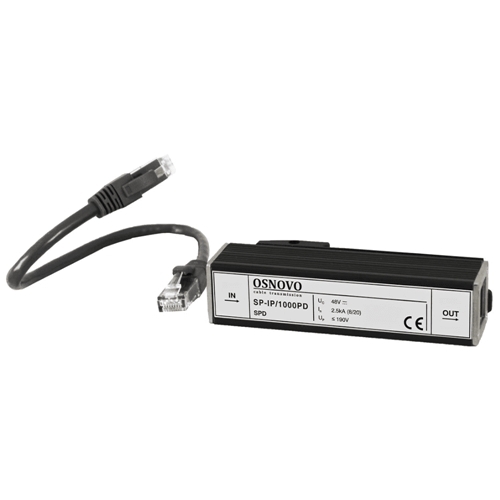

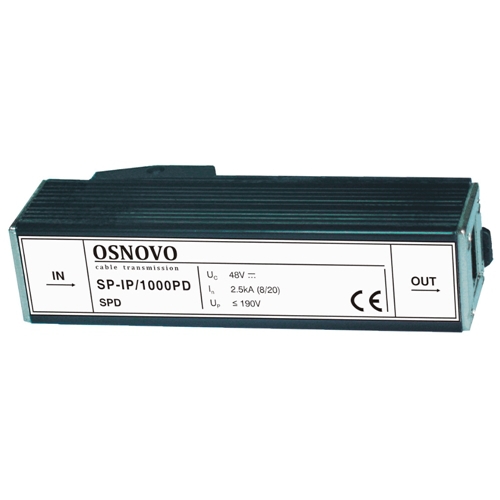

Устройство грозозащиты Osnovo SP-IP/1000PD
Osnovo SP-IP/1000PD для линий 10/1000Base Ethernet с поддержкой PoE (метод А+ Б) предназначено для защиты оборудования систем сетевого видеонаблюдения и LAN от высокочастотных помех и импульсных перенапряжений в сети, вызванных атмосферными разрядами или перекосом фаз в сети. Форма волны импульса тока — 8/20 мкс, сила тока разряда линия-земля — 2.5 кА, для линия-линия — 0.15 кА. Время срабатывания ≤1нс. Номинальное напряжение —48 В, максимальное —57 В.

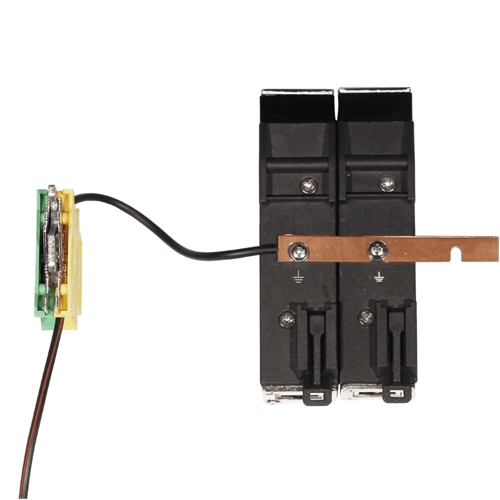

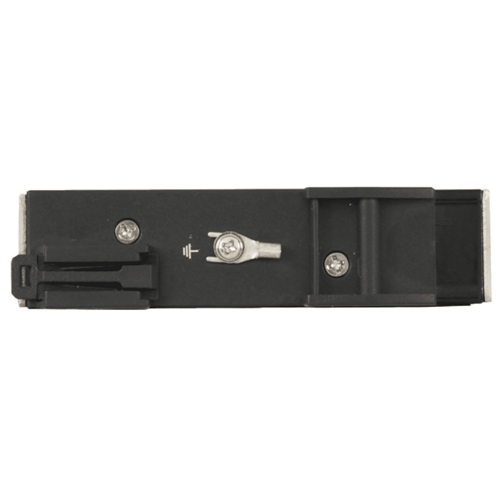

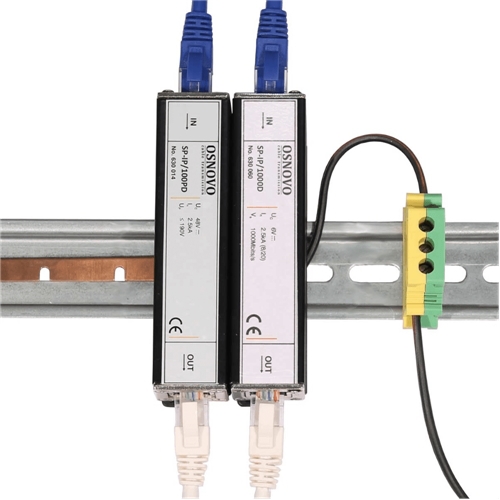

УЗИП оборудован портами RJ-45 (вход/выход), разъемом для заземлителя. Защищаемые контакты: 1–8. Уровень защиты: (линия-линия) — ≤190 В, (линия-земля) — ≤600 В. Ток защищаемой нагрузки — 1 А. Полоса пропускания — 250 МГц (сетевой кабель кат. 6). Предусмотрен монтаж на din-рейку. Рабочие температуры — -40 ºС… +80 ºC. Габариты — 25×104×25 мм.
В «СКБ ГлобалСервис» вы можете купить Устройство грозозащиты Osnovo SP-IP/1000PD. Звоните!
| Osnovo SP-IP/1000PD | |
|---|---|
| Артикул | 11337 |
| Назначение | защита цепи Ethernet+PoE |
| Скорость передачи данных (макс.) | 1000 Мбит/с |
| Количество портов | 1 |
| Защищаемые контакты | 1, 2, 3, 4, 5, 6, 7, 8 |
| РоЕ | метод А + метод Б |
| Время отклика (tA) | ≤1 нс |
| Номинальное рабочее напряжение (UN) | 48 В |
| Максимальное длительное рабочее напряжение (Uc) | 57 В |
| Уровень напряжения защиты 1kV/us (линия - линия) (Up) | ≤190 В |
| Уровень напряжения защиты 1kV/μs (линия - земля) (Up) | ≤600 В |
| Номинальный ток нагрузки (IL) | 1 A |
| Номинальный ток разряда (8/20 μs) (линия - линия) (In) | 0.15 кА |
| Номинальныйй ток разряда (8/20 μs) (линия - земля) (In) | 2.5 кА |
| Суммарный разрядный ток (8/20 μs) (линия - земля) (ITotal) | 20 кА |
| Полоса пропускания | 250 МГц |
| Вносимые потери | ≤2 дБ |
| Возвратные потери | - |
| Подключение | RJ-45×1 (вх.); RJ-45×1 (вых.) |
| Рабочая температура | -40 ºС… +80 ºC |
| Размеры (Ш×В×Г) | 25×104×25 мм (монтаж на din-рейку) |
| Дополнительно | - |
