Устройство грозозащиты Osnovo SP-IP/100PD
Устройство Osnovo SP-IP/100PD для линий 10/100Base Ethernet с Passive PoE предназначено для защиты низковольтного оборудования LAN и систем IP-видеонаблюдения от наведенных электрических импульсов. Волна импульса тока — 8/20 мкс. Разрядный ток (линия-линия) — 5 кА, линия-земля) — 2 кА. Время отклика для линии данных: ≤1 нс (линия-линия), ≤100 нс (линия-земля); для линии PoE — ≤25 нс. Номинальное рабочее напряжение — 5/48 В, максимальное — 7.5/60 В.

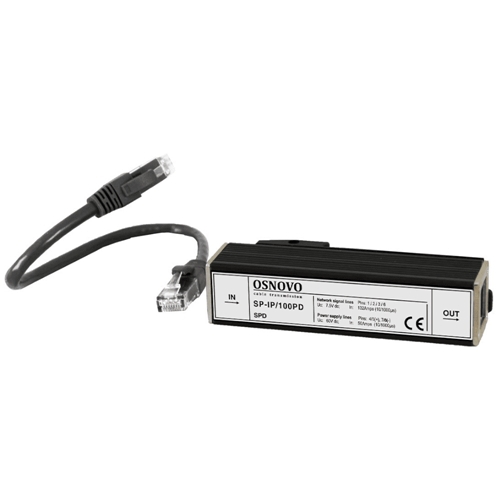

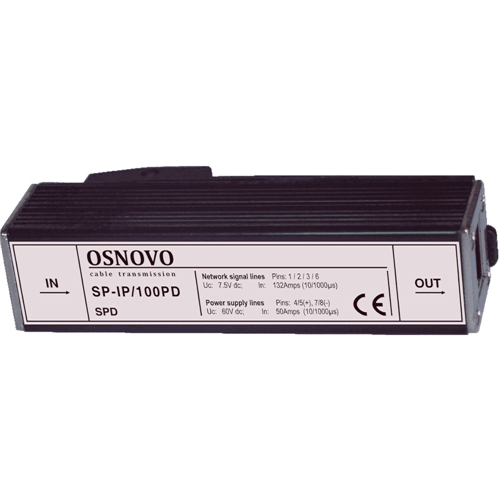

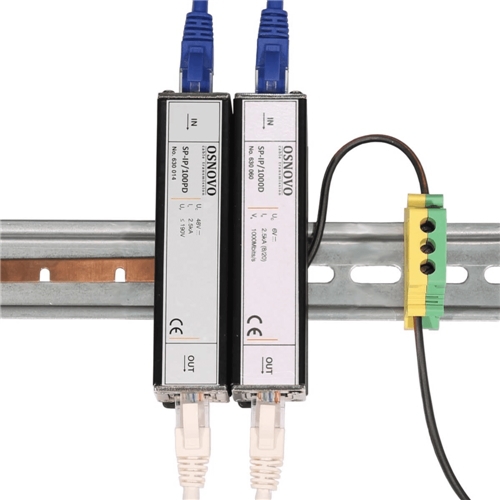

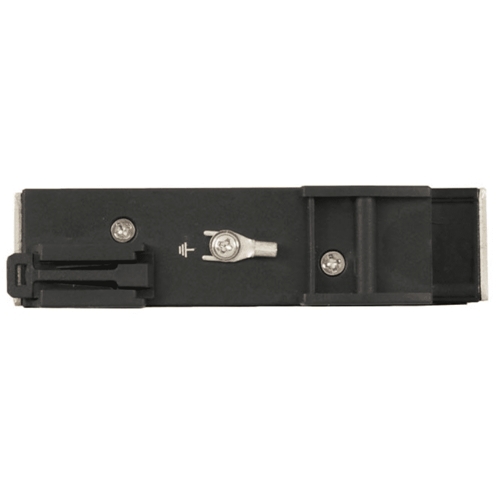

УЗИП оснащен сетевыми портами RJ-45 и разъемом для кабеля заземления. Защищаемые контакты: Ethernet — 1, 2, 3, 6, PoE — 4, 5, 7, 8. Уровень — ≤60 В/≤200 В. Ток, подаваемый к защищаемым устройствам оборудованию — 1 А. Ширина полосы пропускания — 165 МГц. Доступен монтаж на din-рейку. Ethernet-кабель RJ-45/RJ-45 (30 см) в комплекте. Рабочие температуры — -40 ºС… +80 ºC. Габариты — 25×104×25 мм.
В «СКБ ГлобалСервис» вы можете купить Устройство грозозащиты Osnovo SP-IP/100PD. Звоните!
| Osnovo SP-IP/100PD | |
|---|---|
| Артикул | 11336 |
| Назначение | защита цепи Ethernet+PoE |
| Скорость передачи данных (макс.) | 100 Мбит/с |
| Количество портов | 1 |
| Защищаемые контакты | 1, 2, 3, 6 (Ethernet); 4, 5, 7, 8 (PoE) |
| РоЕ | метод Б подачи PoE (IEE802.3af/at) |
| Время отклика (tA) | ≤1 нс |
| Номинальное рабочее напряжение (UN) | 5/48 В |
| Максимальное длительное рабочее напряжение (Uc) | 7.5/60 В |
| Уровень напряжения защиты 1kV/us (линия - линия) (Up) | ≤60 В/≤200 В |
| Уровень напряжения защиты 1kV/μs (линия - земля) (Up) | ≤60 В/≤200 В |
| Номинальный ток нагрузки (IL) | 1 A |
| Номинальный ток разряда (8/20 μs) (линия - линия) (In) | 5 кА |
| Номинальный ток разряда (8/20 μs) (линия - земля) (In) | 2 кА |
| Суммарный разрядный ток (8/20 μs) (линия - земля) (ITotal) | 20 кА |
| Полоса пропускания | 165 МГц |
| Вносимые потери | ≤2 дБ |
| Возвратные потери | - |
| Подключение | RJ-45×1 (вх.); RJ-45×1 (вых.) |
| Рабочая температура | -40 ºС… +80 ºC |
| Размеры (Ш×В×Г) | 25×104×25 мм (монтаж на din-рейку) |
| Дополнительно | - |
