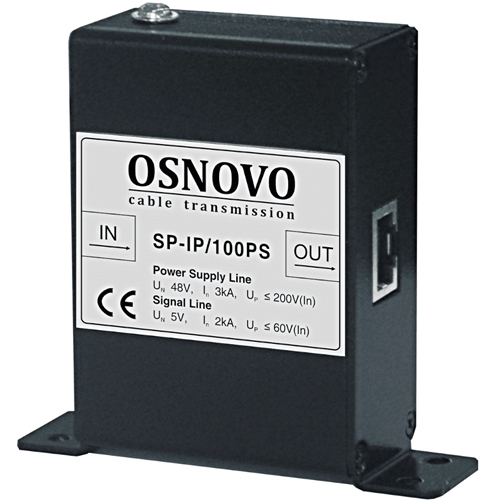

Устройство грозозащиты Osnovo SP-IP/100PS
Устройство Osnovo SP-IP/100PS для линий Fast Ethernet с поддержкой PoE (метод Б, IEE802.3af/at) предназначено для защиты слаботочного оборудования систем IP-видеонаблюдения и LAN от перенапряжений и индуцированных токов, в том числе вызванных атмосферными искровыми разрядами. Форма импульса разрядного тока — 8/20 мкс, сила разрядного тока для линия-линия — 2.5 кА/3 кА, линия-земля — 2.5 кА. Время отклика для линии данных: ≤1 нс, для линии PoE — ≤25 нс. Рабочее номинальное напряжение — 5/48 В, максимальное — 6/60 В.

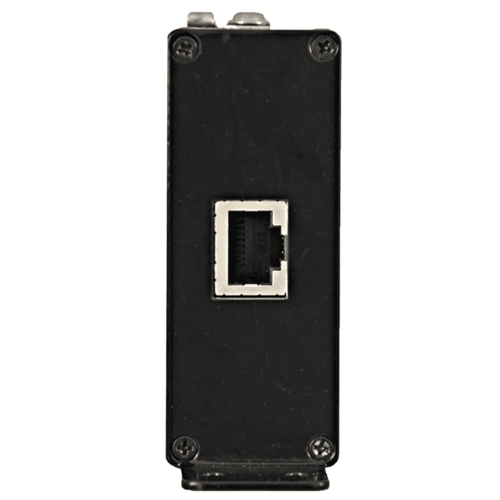

УЗИП оборудован сетевыми портами RJ-45, слотом и разъемом для подключения кабеля заземления. Обеспечивает защиту контактов: Ethernet — 1, 2, 3, 6, PoE — 4, 5, 7, 8. Уровень защиты — ≤60 В/≤200 В. Ток нагрузки — 0.8 А. Полоса пропускания частот — 165 МГц. Монтаж – настенный. Рабочие температуры — -40 ºС… +80 ºC. Габариты — 82×79×29 мм.
В «СКБ ГлобалСервис» вы можете купить Устройство грозозащиты Osnovo SP-IP/100PS. Звоните!
| Osnovo SP-IP/100PS | |
|---|---|
| Артикул | 11338 |
| Назначение | защита цепи Ethernet+PoE |
| Скорость передачи данных (макс.) | 100 Мбит/с |
| Количество портов | 1 |
| Защищаемые контакты | 1, 2, 3, 6 (Ethernet); 4, 5, 7, 8 (PoE) |
| РоЕ | метод Б подачи PoE (IEE802.3af/at) |
| Время отклика (tA) | ≤1 нс |
| Номинальное рабочее напряжение (UN) | 5/48 В |
| Максимальное длительное рабочее напряжение (Uc) | 6/60 В |
| Уровень напряжения защиты 1kV/us (линия - линия) (Up) | ≤60 В/≤200 В |
| Уровень напряжения защиты 1kV/μs (линия - земля) (Up) | ≤60 В/≤200 В |
| Номинальный ток нагрузки (IL) | 0.8 A |
| Номинальный ток разряда (8/20 μs) (линия - линия) (In) | 2.5 кА/3 кА |
| Номинальныйй ток разряда (8/20 μs) (линия - земля) (In) | 2.5 кА |
| Суммарный разрядный ток (8/20 μs) (линия - земля) (ITotal) | 20 кА |
| Полоса пропускания | 165 МГц |
| Вносимые потери | ≤1 дБ |
| Возвратные потери | - |
| Подключение | RJ-45×1 (вх.); RJ-45×1 (вых.) |
| Рабочая температура | -40 ºС… +80 ºC |
| Размеры (Ш×В×Г) | 82×79×29 мм (монтаж на стену) |
| Дополнительно | - |
