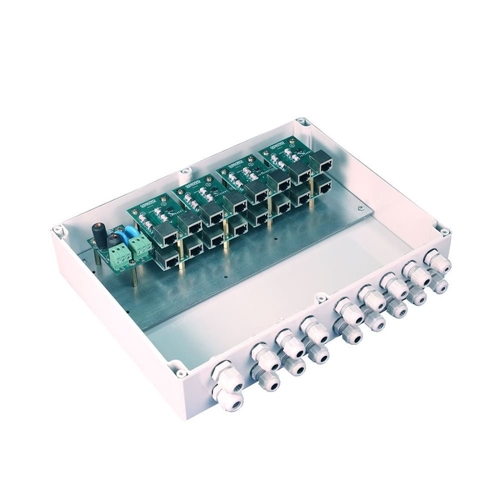

Устройство грозозащиты Osnovo SP-IP8/1000PW
- На восемь устройств
- РоЕ до 95 Вт, питание до 1200 Вт
- Максимальный ток разряда 10 кА
- Отклик РоЕ/питания до 0.7/25 ~ 100 нс.
- IP65, –40 ºС... +70 ºC, гермовводы
Устройство грозозащиты Osnovo SP-IP8/1000PW рассчитано на круглогодичную уличную эксплуатацию: корпус соответствует стандарту защиты от пыли и влаги IP65, рабочие температуры — –40 ºС... +70 ºC, предусмотрен комплект гермовводов. Защищает линии РоЕ и передачи питания (220 В).
Характеристики:
- Поддержка стандартов РоЕ: IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt.
- Время отклика — до 0.7 нс.
- Время срабатывания защиты на линии питания L-N — до 25 нс., N-PE — до 100 нс.
- Максимальная передаваемая мощность РоЕ — 95 Вт.
- Максимальная передаваемая мощность питания (220 В) — 1200 Вт.
- Номинальное напряжение линий РоЕ — 48 В.
- Предельное длительное рабочее напряжение линий РоЕ — DC 58 В.
- Предельное длительное рабочее напряжение линии питания — AC 320 В.
- Суммарный ток разряда (8/20 мкс.) линий РоЕ, питания 220 В — 10 кА.
Для подключений SP-IP8/1000PW предусмотрены клеммная колодка защищаемого адаптера, подключения внешней линии питания, по восемь сетевых разъемов на входе и выходе. Корпус выполнен из поликарбоната. Размер — 300×111×23 мм.
В «СКБ ГлобалСервис» вы можете купить Устройство грозозащиты Osnovo SP-IP8/1000PW. Звоните!
| Osnovo SP-IP8/1000PW | |
|---|---|
| Назначение | уличное устройство грозозащиты на 8 портов для локальной вычислительной сети с защитой линий PoE и защитой линии питания AC 220 В |
| Ethernet+PoE | |
| Количество каналов | 8 |
| Защищаемые контакты | 1, 2, 3, 6 4, 5, 7, 8 |
| Скорость передачи данных (макс.) | 10/100/1000 Мбит/с |
| РоЕ | EEE 802.3af, 802.3at/bt максимальная передаваемая мощность 95 Вт |
| Время срабатывания | <0.7 нс. |
| Номинальное напряжение (Uo) | 48 В |
| Максимальное длительное рабочее напряжение (Uc) | 58 В |
| Номинальный ток нагрузки на порт (IL) | 1 А |
| Уровень напряжения защиты С2 линия-линия (Up) | <40 В |
| Уровень напряжения защиты С3 линия-земля (Up) | <1000 В |
| Уровень напряжения защиты 1kV/usС3 линия-линия (Up) | <20 В |
| Уровень напряжения защиты 1kV/usС3 линия-земля (Up) | <600 В |
| Суммарный ток разряда | 10 кА |
| Вносимые потери | <1 дБ |
| Питание (AC 220 В) | |
| Защищаемые линии | L – N N – PE |
| Время срабатывания (L-N) | <25 нс. |
| Время срабатывания (N-PE) | <100 нс. |
| Номинальное напряжение UO | 250 В |
| Рабочая частота | 42 ~ 68 Гц |
| Максимальная передаваемая мощность | 1200 Вт |
| Максимальный ток нагрузки (IL) | 5 А |
| Максимальное длительное рабочее напряжение (Uс) | 320 В |
| Суммарный ток разряда ITotal (8/20 мкс.) | 10 кА |
| Номинальный ток разряда In (8/20 мкс.) (L-N/N-PE) | 5 кА |
| Максимальный ток разряда Imax (8/20 мкс.) (L-N/N-PE) | 10 кА |
| Уровень напряжения защиты Up 1КА (L-N/N-PE) | <0.6 кВ |
| Уровень напряжения защиты Up 3КА (L-N/N-PE) | <0.8 кВ |
| Общее | |
| Разъемы | кабель витой пары: 8 RJ-45 (вход), 8 RJ-45(выход) питание – клеммная колодка под винт заземление – винтовое соединение |
| Размер | 300×111×23 мм |
| Рабочие температуры | –40 ºС... +70 ºC |
| Дополнительно | корпус из поликарбоната с классом защиты IP65 |
