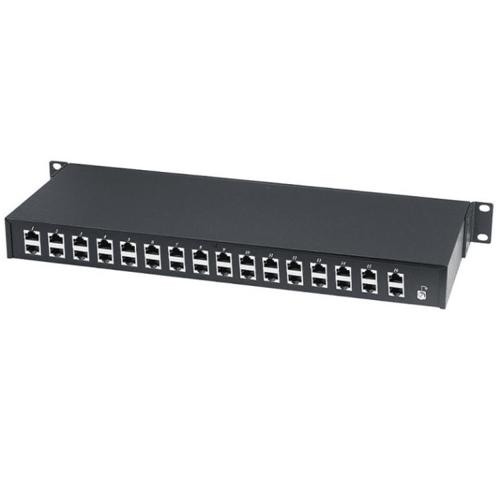

Устройство грозозащиты SC&T SP016P
Устройство SC&T SP016P рассчитано на защиту 16 портов сетей 10/100/1000 Base-T Ethernet с РоЕ от помех при перекосе фаз и грозовых разрядов. Поддерживает стандарт РоЕ IEEE 802.3af/at (12.95 Вт). Максимальное краткосрочное перенапряжение — 4 кВ. Форма импульса тока — 8/20 мкс. Номинальный ток разряда — 10 кА. Время срабатывания — ≤1 нс.
УЗИП оборудован сетевыми портами RJ-45 по 16 шт. для входа и выхода. Поддерживает подачу РоЕ Mid-Span и End-Span. Напряжение линий передач (макс.): данных — 7.5 В DC (контакты 1, 2, 3, 6), электропитания — 77 В (контакты 4, 5, 7, 8). Уровень н защиты — 58–77 В. Ослабление сигнала при частоте 0…1 ГГц — ≤0.2 дБ. Возвратные потери — 16 дБ. Диапазон рабочих температур — -40 ºС… +80 ºC. Форм фактор — 1U (монтаж в 19'' стойку). Габариты — 483×171.2×44 мм, вес – 2.2 кг.
В «СКБ ГлобалСервис» вы можете купить Устройство грозозащиты SC&T SP016P. Звоните!
| SC&T SP016P | |
|---|---|
| Артикул | 09376 |
| Назначение | защита цепи Ethernet+PoE |
| Скорость передачи данных (макс.) | 1000 Мбит/с |
| Количество портов | 16 |
| РоЕ | поддержка стандарта IEEE 802.3af/at (12.95 Вт) |
| Время отклика (tA) | ≤1 нс |
| Время жизни скачка | 300 скачков по 100A/с |
| Сопротивление изоляции | 10.000 MОм |
| Максимальное напряжение линии передачи данных | 7.5 В DC (контакты – 1, 2, 3, 6) |
| Максимальное напряжение линии передачи электропитания | 77 В (контакты – 4, 5, 7, 8) |
| Максимальный ток нагрузки линии передачи электропитания | 800 мА |
| Номинальный ток разряда (8/20 мкс) | 10 А |
| Максимальный ток разряда (8/20 мкс) | 10 А |
| Максимальное напряжение перегрузки | 4 кВ |
| Уровень защиты | 58–77 В |
| Полоса пропускания | 0…1 ГГц |
| Вносимые потери | ≤0.2 дБ |
| Возвратные потери | 16 дБ |
| Подключение | RJ45×16 (вх.); RJ45×16 (вых.) |
| Рабочая температура | -40 ºС… +80 ºC |
| Размеры (Ш×В×Г) | 483×171×44 мм (стойка 1U) |
| Вес | 2200 г |
