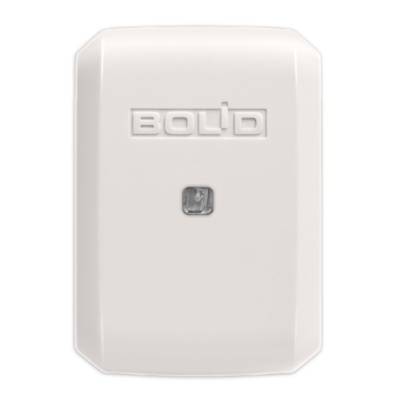

Комплект аналоговых расширителей Рупор-АР
Комплект аналоговых расширителей "Рупор-АР" предназначен для удалённого подключения источника аналогового аудио сигнала к одному или нескольким модулям (блокам) речевого оповещения с возможностью удалённого управления запуском внешнего оповещения.
Комплект аналоговых расширителей "Рупор-АР" предназначен для удалённого подключения источника аналогового аудио сигнала к одному или нескольким модулям (блокам) речевого оповещения с возможностью удалённого управления запуском внешнего оповещения.
- Комплект обеспечивает:
- Удалённое подключение источника аналогового аудио сигнала (аппаратуры оповещения о ЧС, микрофоны (без микрофонных усилителей), линейный выход персонального компьютера и других источников сигнала с соответствующими выходными характеристиками) к модулю (блоку) речевого оповещения с возможностью удалённого управления запуском внешнего оповещения
- Разветвление аудио сигнала и сигнала управления между несколькими модулями (блоками) речевого оповещения (возможно подключить до 40 модулей оповещения)
- Передачу аудио сигнала и сигнала управления по одной витой паре проводов на удаление до 3500 метров от источника сигнала
- Состав комплекта:
- Модуль аналоговый выходной "Рупор-АР-МВ"
- Модули расширения аналоговых линий "Рупор-АР-МР"
Электропитание комплекта осуществляется с помощью источника постоянного тока напряжением 12 В. В качестве источника питания рекомендуется применять изделия РИП-12 производства НВП "Болид".
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Напряжение питания модуля "Рупор АР-МВ", В | 12±10% |
| Ток потребления комплекта "Рупор-АР", мА | не более 50 |
| Входное сопротивление модуля "Рупор АР-МВ" по входу "Звук" , кОм | не менее 3,7 |
| Полоса пропускания аудиосигнала, Гц | не менее 200-10000 |
| Номинальное выходное напряжение модуля "Рупор АР-МР" на контактах "Звук" (действующее значение), В | 0,75 |
| Коэффициент гармонических искажений аудиосигнала, % | не более 2 |
| Максимальное напряжение источника аудиосигнала (действующее значение), В | 0,75 |
| Максимальное количество подключаемых модулей "Рупор АР-МР" к одному модулю "Рупор АР-МВ", шт | 40 |
| Максимальная длина линии связи без использования каскадирования, м | 3500 |
| Степень защиты оболочки по ГОСТ 14254-96 (IEC 529-89) модулей "Рупор-АР-МВ" и "Рупор АР-МР", при условии закрепления на стене | IР30 |
| Масса модулей "Рупор АР-МВ" и "Рупор АР-МР", кг | не более 0,05 |
| Габаритные размеры модулей "Рупор АР-МВ" и "Рупор АР-МР", мм | не более 56x38x20 |
