Автоматика Came BX704 (001U2565RU)

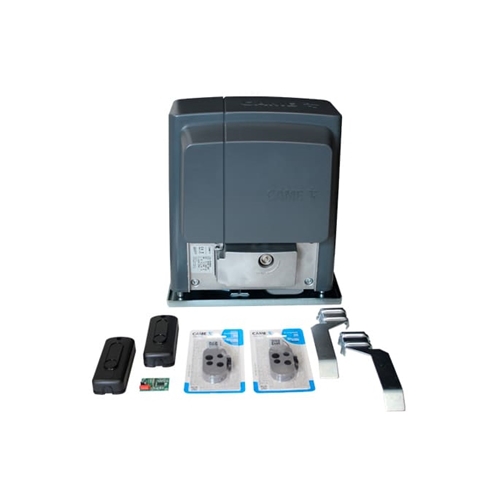

Комплект Came BX704 (001U2565RU) для автоматизации откатной створки весом до 400 кг, шириной до 14 м включает в себя привод BX704AGS, плату-радиоприемник AF43S, фотоэлементы DIR10 и два пульта ДУ TOP44RGR.
BX704AGS
Привод поддерживает беспроводную систему безопасности RIO 2.0, протокол удаленного доступа CRP, управление через облачный сервис Came Connect. Оборудован мотор-редуктором (230 В AC, пусковой конденсатор 12 мкФ), энкодером (контроль движения, обнаружение препятствий, настройка чувствительности), механическими концевыми выключателями, блоком управления ZBX7N. Управляющая плата укомплектована контактами кодонаборной клавиатуры, антенны, радиоприемника AF, карты памяти, считывателя, модуля RGP1, плат R700 (R800, R900), RSE etc. Защита от пыли и влаги — IP44, рабочие температуры — –20 ºС… +55 ºС. Питание — 230 В AC. Энергопотребление — 420 Вт. Размер — 300×241.5×307.5 мм, вес — 10 кг.
Функциональность:
- Толкающее усилие — 300 Н.
- Скорость движения створки — 10 м/мин.
- Режим неполного (на 10 % ~ 80 %) открывания.
- Настройка усилия (на трансформаторе), времени (5 ~ 40 с) частичного открывания, автоматического закрывания (до 180 c.), скорости (3 уровня) торможения, времени (до 10 с.) предварительного включения лампы и т. д.
- Импорт и экспорт данных через карту памяти.
- Блокировка и разблокировка вручную.
- Термозащита двигателя со срабатыванием при 150 ºC.
- Самодиагностика устройств безопасности.
- Интенсивность — 3 ~ 12 циклов/ч.
AF43S
Плата-радиоприемник (433.92 МГц) с кодировкой ASK, чувствительностью –107 дБм работает при температурах –20 ºС… +55 ºС. Питание (от привода) — 5 В DC. Потребляемый ток — 5.5 мА. Вес брутто — 15 г.
DIR10
Накладные фотоэлементы в составе передатчика (TX) и приемника (RX) действуют в радиусе 10 м. Питание — 24 В DC, 24 В AC, 12 В DC, 12 В AC. Потребляемый ток — 60 мА (при 24 В DC). Коммутируемый ток — до 500 мА (при 24 В). Защита от пыли и влаги — IP54. Рабочие температуры — –20 ºС… +55 ºС. Размер каждого компонента — 46×23×108 мм. Вес брутто — 160 г.
TOP44RGR
Четырехканальный брелок (пульт ДУ) с частотой 433.92 МГц и динамическим кодом (до 4.3 млрд кодов) оснащен четырьмя кнопками. Дальность передачи радиосигнала на открытой местности — 50 ~ 150 м. Питание — литиевая батарея CR2032 (3 В DC). Материал — поликарбонат. Размер — 34×70×13 мм. Вес — 16 г.
В «СКБ ГлобалСервис» вы можете купить Автоматика Came BX704 (001U2565RU). Звоните!
| Автоматика ворот Came BX704 (001U2565RU) | |
|---|---|
| Назначение | для откатных ворот шириной до 14 м, весом до 400 кг |
| Привод BX704AGS | |
| Количество в комплекте | 1 шт. |
| Особенности | энкодер, блок управления ZBX7N, механические концевые выключатели |
| Толкающее усилие | 300 Н |
| Рабочая скорость | 10 м/мин |
| Конденсатор | 12 мкФ |
| Термозащита | 150 ºС |
| Питание | 230 В AC |
| Потребляемая мощность | 420 Вт |
| Защита | IP44 |
| Рабочие температуры | –20 ºС… +55 ºС |
| Размер | 300×241.5×307.5 мм |
| Вес | 10 кг |
| Фотоэлементы DIR10 | |
| Количество в комплекте | 1 шт. |
| Радиус действия | 10 м |
| Коммутируемый ток | до 500 мА (при 24 В) |
| Питание | 24 В DC, 24 В AC, 12 В DC, 12 В AC |
| Потребляемый ток | 60 мА |
| Защита | IP54 |
| Рабочие температуры | –20 ºС… +55 ºС |
| Размер | 46×23×108 мм |
| Вес | 160 г |
| Плата радиоприемника AF43S | |
| Количество в комплекте | 1 шт. |
| Кодировка | ASK |
| Частота | 433.92 МГц |
| Чувствительность | –107 дБм |
| Питание | 5 В DC, от привода |
| Потребляемый ток | 5.5 мА |
| Рабочие температуры | –20 ºС… +55 ºС |
| Вес | 15 г |
| Пульт ДУ TOP44RGR | |
| Количество в комплекте | 2 шт. |
| Количество каналов | 4 |
| Частота | 433.92 МГц |
| Питание | батарея CR2032, 3 В |
| Материал корпуса | поликарбонат |
| Размер | 34×70×13 мм |
| Вес | 16 г |
