Автоматика Nice HKHSBDKIT2

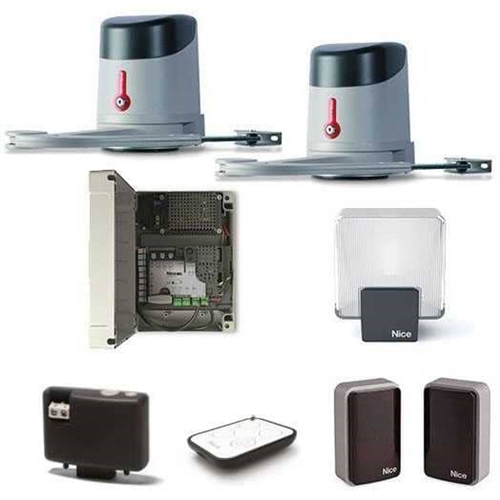

Комплект Nice HKHSBDKIT2 для автоматизации распашных ворот включает в себя электромеханические приводы HK7024HS и HK7224HS, фотоэлемент Medium BlueBus EPMB, приемник OXIBD, сигнальную лампу с антенной ELDC и два пульта ДУ ON3EBD. Рассчитан на створки шириной до 3.5 м, весом до 330 кг.

HK7024HS и HK7224HS

Привод с энкодером оснащен прямозубым редуктором, шарнирным рычагом с защитой от случайной ампутации и блоком управления, поддерживающим подключение программатора O-View с интерфейсом IBT4N, питание от солнечных батарей и резервной АКБ PS124 (источники в комплект не входят). БУ оборудован выходами для электрозамка (12 В AC, до 15 ВА), мигающего устройства (12 В, до 21 Вт), индикатора открытых ворот (сигнальной лампы на 24 В, до 4 Вт), разъемом SM, входами антенны, BlueBus-совместимых устройств (подключение, распознавание, запоминание), устройств мгновенной остановки и т. д.

Параметры:

• Автоматический, полуавтоматический и ручной режимы.
• Настройка (8 уровней) мощности и скорости двигателя, задержки (5 ~ 180 с.), реверса (100 мс. ~ 800 с.), пошагового (в том числе для коллективного использования) и частичного открывания створки.
• Функция «Двигать в любом случае» — автоперемещение створки без учета состояния устройств безопасности.
• Двойная технология детекции препятствий.
• Автоматический поиск крайних положений.
• Микрометрическая настройка интегрированных концевых выключателей.
• Угол максимального распахивания створки: полная тяга — 110º, укороченная — 90º.
• Номинальный крутящий момент — 120 Н·м, максимальный (при пуске) — 500 Н·м.
• Скорость холостого хода — 1.5 об/мин, открывания на 90° — 10 с.
• Поддержка наружной разблокировки Nice KIO (переключатель с ключом для низковольтных контактов и механизмом разблокировки металлическим тросом KA1).
• Непрерывная работа до 7 минут, интенсивность — до 40 циклов/ч.
• Ресурс — 150 000 ~ 500 000 циклов.
• Сеть — 230 В AC, питание двигателя — 24 DC, энергопотребление — до 300 Вт, потребляемый ток — до 1.5 А.
• Защита от пыли и влаги — IP54, рабочие температуры — –20 ºС… +55 ºС.
• Размер без тяги — 210×290×320 мм, с тягой — 210×665×320 мм, вес — 10.5 кг.

HK7224HS отличается от HK7024HS отсутствием блока управления и сопутствующего ему функционала, питанием (24 В DC), мощностью (140 Вт), весом (9.5 кг).

EPMB

Фотоэлемент (передатчик TX и приемник RX) с двойным антибликовым контуром, автоматической синхронизацией для предупреждения интерференции, поддержкой BlueBus (управление, питание) и LED-индикаторами представляет собой D-детекторы присутствия. Полезный радиус действия — 15 м, предельный — 30 м. Угол обнаружения при фиксированной и ориентируемой оптике — 10º и 30º. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +50 ºС. Размер — 50×80×28.5 мм. Вес — 143 г.

OXIBD

4-канальный приемник с антенной (433.92 МГц) поддерживает связь с передатчиком на расстоянии до 500 м (ячеистая технология радиопротокола Nice), 2-стороннюю кодировку BD, передачу данных о статусе ворот, подтверждений полученных команд. Чувствительность — –108 дБм. Емкость памяти — 1024 односторонних и 750 двусторонних передатчиков. Предусмотрена LED-индикация. Питание — 5 В DC (от БУ HK7024HS). Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP20. Размер — 49.5×41.9×18 мм. Вес — 22 г.

ON3EBD

Трехканальный пульт ДУ (433.92 МГц) с динамическим кодом, тремя функциональными и информационной кнопками получает питание от литиевой батареи CR2032 (3 В DC). Рабочие температуры — –5 ºC... +55 ºC. Защита от пыли и влаги — IP40. Размер — 45×56×11 мм. Вес — 18 г.

ELDC

Светодиодная (белый цвет) сигнальная лампа работает в режиме мигания (по 5 с. на включение и отключение). Укомплектована антенной 433.92 МГц. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +50 ºС. Питание — 12 ~ 36 В. Размер — 132×72×155 мм.

В «СКБ ГлобалСервис» вы можете купить Автоматика Nice HKHSBDKIT2. Звоните!
