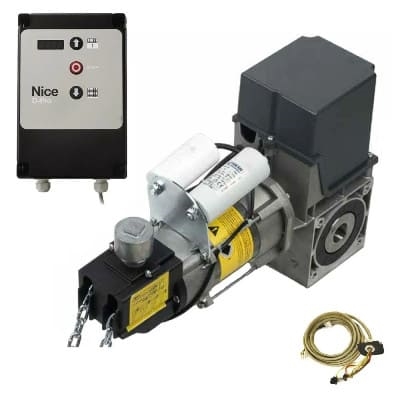

Автоматика Nice SW7020230KEKIT
- Привод NDCMT001
- Кабель CA0175A00 (7 м)
- Блок управления NDCC2200
- Цепь аварийного подъема (10 м)
- Для ворот площадью до 25 м²
Комплект Nice SW7020230KEKIT для автоматизации промышленных секционных ворот площадью до 25 м² состоит из привода NDCMT001, электронного блока управления D-PRO Action NDCC2200, соединительного кабеля с разъемными колодками CA0175A00 (7 м) и цепи аварийного подъема (10 м).
NDCMT001
Электромеханический привод с 1-фазным двигателем, редуктором и концевыми выключателями устанавливают на приводной вал (Ø25.4 мм) ворот. Для экстренной разблокировки предусмотрены цепь аварийного подъема, рукоятка с кривошипом, тросовый расцепитель.
Характеристики:
- Усилие подъема — 2500 Н.
- Крутящий момент: максимальный — 70 Н·м, номинальный — 60 Н·м.
- Частота вращения — 20 об/мин.
- Защита от пыли и влаги — IP54, рабочие температуры — –20 ºС… +40 ºС.
- Питание — 230 В AC, номинальный ток — 2.3 А, энергопотребление — 370 Вт.
- Вес — 13.2 кг.
NDCC2200
Блок управления поддерживает подключение концевых выключателей, радиоприемника (разъем SM для моделей SMXI, SMXIS, OXI, OXIT), индикаторной лампы, антенны, фотоэлементов, рамки датчиков безопасности, пускового конденсатора и тормоза. Оснащен DIP-переключателем и тремя кнопками программирования, разъемами модулей интерфейса IBT4N (для программатора O-View) и расширения выходов NDA040, LED-индикаторами.
Функциональность:
- Автоматический, полуавтоматический, ручной режимы.
- Автоматическое распознавание подключенных устройств.
- Функция Safety edge — мгновенная остановка полотна с незначительным откатом при срабатывании датчиков безопасности.
- Частичное открывание.
- Функция совместного использования.
- Временная автоматическая подсветка.
- Защита от пыли и влаги — IP55, рабочие температуры — –20 ºС… +50 ºС.
- Питание — 230 В AC; мощность в режиме ожидания — <5 Вт.
- Размер — 310×210×125 мм, вес — 2.5 кг.
В «СКБ ГлобалСервис» вы можете купить Автоматика Nice SW7020230KEKIT. Звоните!
| Nice SW7020230KEKIT | |
|---|---|
| Назначение | автоматизация промышленных секционных ворот площадью до 25 м² |
| Привод NDCMT001 | |
| Количество в комплекте | 1 шт. |
| Крутящий момент | максимальный — 70 Н·м, номинальный — 60 Н·м |
| Частота вращения | 20 об/мин |
| Усилие подъема | 2500 Н |
| Питание | 230 В AC |
| Потребляемая мощность | 370 Вт |
| Номинальный ток | 2.3 А |
| Защита | IP54 |
| Рабочие температуры | –20 ºС… +40 ºС |
| Вес | 13.2 кг |
| Блок управления D-PRO Action NDCC2200 | |
| Количество в комплекте | 1 шт. |
| Питание от сети | 230 В AC, 1 фаза |
| Максимальная мощность двигателя | 2.2 кВт |
| Мощность в режиме ожидания | <5 Вт |
| Предохранитель на плате питания | F1: 500 мА тип F; F2, F3, F4: 6.3 А тип Т |
| Выход для обслуживания | 24 В DC (макс. 100 мА) |
| Вход Stop Safety edge | для нормально замкнутых/разомкнутых контактов или для постоянной резистивной нагрузки 8.2 кОм или для оптических датчиков OSE; режим автораспознавания (изменения в записанном статусе приводят к команде СТОП |
| Гнездо для радиоприемников | разъем SM для приемников SMXI, OXI, OXI, OXIBD |
| Выход антенны AERIAL | 52 Ом для кабеля RG58 или аналогичных (макс. длина 10 м) |
| Программируемые функции | функции программируются в блоке управления через Oview |
| Функции автоматического распознавания | распознавание устройств/датчиков безопасности (останова) OSE или резисторов 8.2 кОм |
| Защита | IP55 |
| Рабочие температуры | –20 ºС… +50 ºС |
| Размер | 310×210×125 мм |
| Вес | 2.5 кг |
