Блок индикации «Теко» «Астра-863 исп. А»

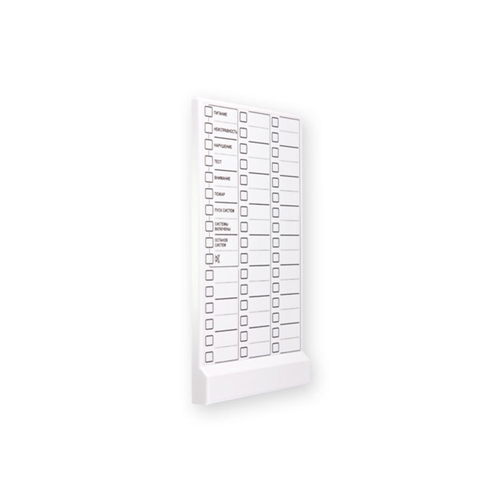

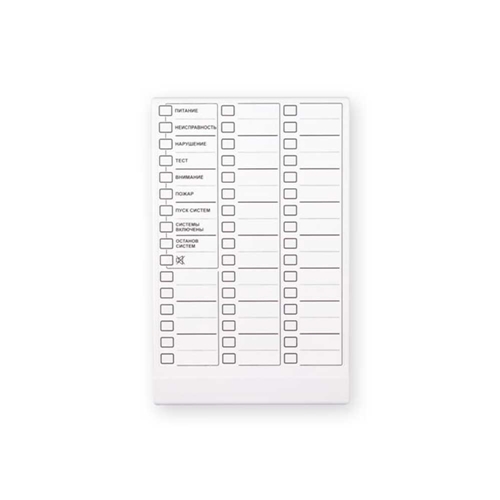

Блок реле «Теко» «Астра-863 исп. А» работает под управлением ППКУП «Астра-812 Pro», «Астра-8945 Pro» или радиорасширителя РР «Астра-РИ-М», отображает состояние системы на восьми системных светодиодных индикаторах, на 38 светодиодных индикаторах — состояние логических разделов системы с центральным ППКУП «Астра-812 Pro», «Астра-8945 Pro», радиоизвещателей системы «Астра-РИ-М» с автономным радиорасширителем, принимает со входа ТМ идентификаторы Touch memory и передает в ППКУП.
Характеристики:
- Восемь сигнальных реле с группами контактов на размыкание.
- Информационный обмен с ППКУП или РР по проводному интерфейсу RS-485.
- Подключение в кольцевой интерфейс RS-485 ППКУП с использованием изоляторов короткого замыкания «Астра-А ИЛС».
- Трехцветная индикация извещений.
- Звуковое сопровождение, сброс звукового сигнала кнопкой..
- Вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R)) и выход для подключения светодиода считывателя.
- Управление выходом, привязанным к логическому разделу.
- Дальность проводной линии связи RS-485 — 1000 м, TM — 25 м.
Питание — DC 10 ~ 27 V (два входа — для резервирования, вход Zone — для контроля). Ток потребления — до 236 мА. Рабочая температура — –10 °С… +55 °С, влажность — до 93 %. Защита от влаги и пыли — IP30. Размер — 225×145×23 мм.
В «СКБ ГлобалСервис» вы можете купить Блок индикации «Теко» «Астра-863 исп. А». Звоните!
| «Теко» «Астра-863 исп. А» | |
|---|---|
| Питание | DC 10 ~ 27 V |
| Ток потребления | до 236 мА |
| Дальность интерфейса | RS-485 — 1000 м, TM — 25 м |
| Вход Zone | напряжение в клеммах — 5 V, сопротивление «Норма» — 3 ~ 5 кОм, «Нарушение» — 0 ~ 3 кОм или более 5 кОм, время интегрирования — 300 мс ±10 мс, ток короткого замыкания — 20 мА |
| Рабочие условия | температура — –10 °С… +55 °С, влажность — 93 % |
| Защита | IP30 |
| Размер | 225×145×23 мм |
